Vaio IQ 2026

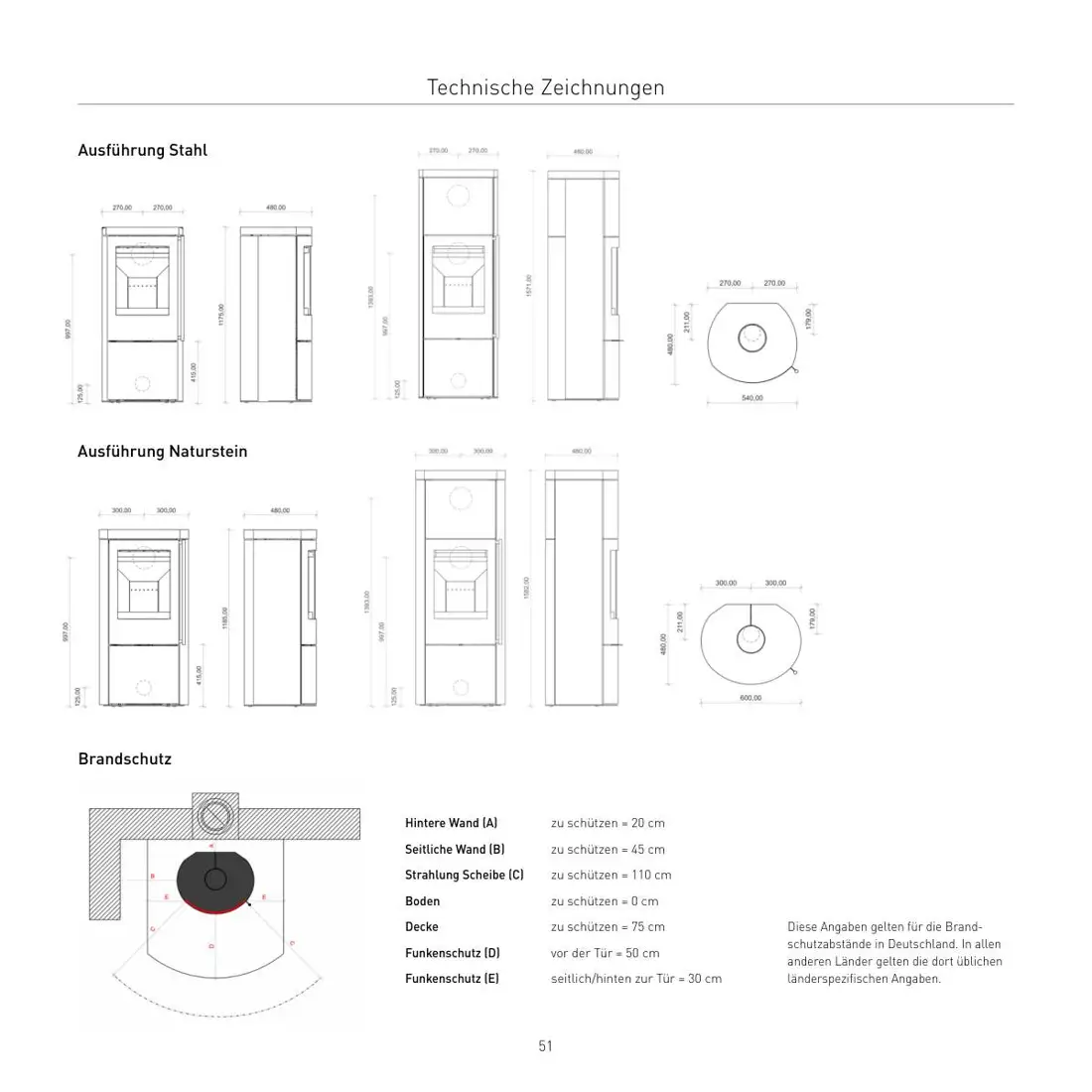

                                Technische Zeichnungen


Ausführung Stahl





Ausführung Naturstein





Brandschutz



                                                        Hintere Wand (A)        zu schützen = 20 cm

                                                              Seitliche Wand (B)       zu schützen = 45 cm

                                                      Strahlung Scheibe (C)    zu schützen = 110 cm

                                               Boden                 zu schützen = 0 cm

                                                 Decke                 zu schützen = 75 cm                    Diese Angaben gelten für die Brand-
                                                                                                                      schutzabstände in Deutschland. In allen
                                                    Funkenschutz (D)         vor der Tür = 50 cm
                                                                                                                 anderen Länder gelten die dort üblichen
                                                    Funkenschutz (E)          seitlich/hinten zur Tür = 30 cm            länderspezifischen Angaben.



                                                             51
