Stran 56 · odprite za branje ↗Kaminski vložek

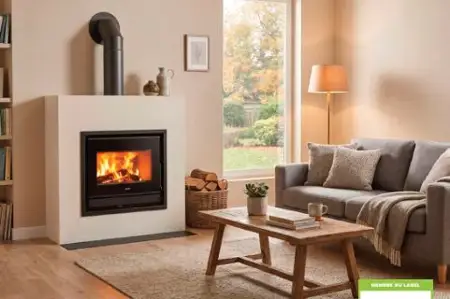

NÉO 55 E
NÉO 55 E je kaminski vložek. Vgradna izvedba za vključitev v kaminsko oblogo.
Prikaz modela oziroma njegove družine iz kataloga. Izbrano oblogo in izvedbo preverite na pripadajočih straneh.
Podatki in možnosti izvedbe
Podrobneje o izdelku.
Spodaj so pripadajoče strani s fotografijami, opisi, tehničnimi podatki in možnostmi izvedbe. Skupne tabele lahko vključujejo več modelov; podatke preverite v stolpcu za NÉO 55 E.
Stran 56 · odprite za branje ↗
Stran 57 · odprite za branje ↗
Stran 68 · odprite za branje ↗
Stran 69 · odprite za branje ↗
Stran 70 · odprite za branje ↗
Stran 71 · odprite za branje ↗
Stran 72 · odprite za branje ↗
Stran 73 · odprite za branje ↗
Stran 74 · odprite za branje ↗Izluščeni opisi in podatki v jeziku kataloga
francoščina

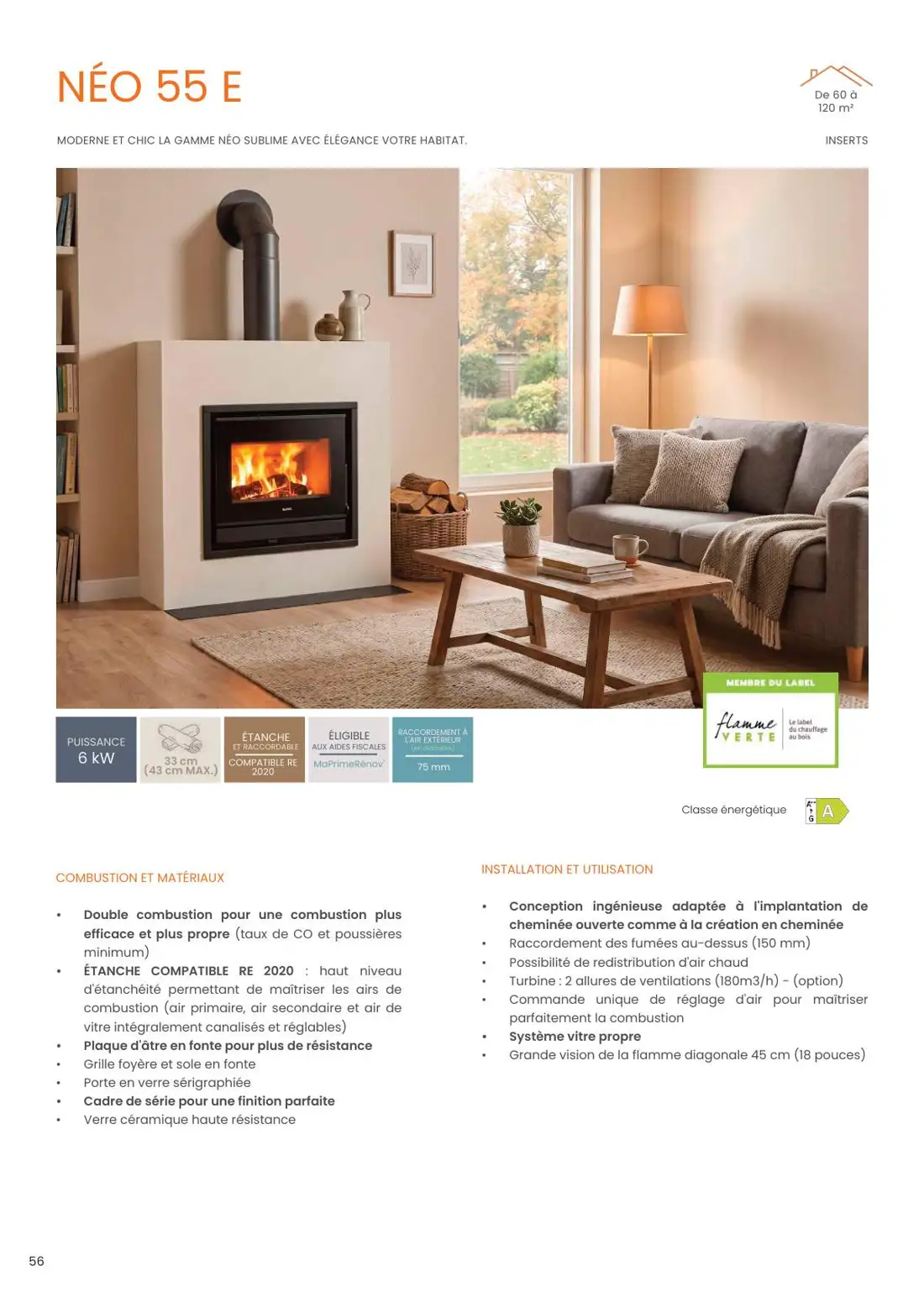

Stran 56
De 60 à
120 m² NÉO 55 E
MODERNE ET CHIC LA GAMME NÉO SUBLIME AVEC ÉLÉGANCE VOTRE HABITAT. INSERTS
RACCORDEMENT À ÉLIGIBLE ÉTANCHE L'AIR EXTÉRIEUR
(en diamètre) PUISSANCE ET RACCORDABLE AUX AIDES FISCALES
COMPATIBLE 33 cm 6 kW RE MaPrimeRénov' 75 mm 2020 (43 cm MAX.)
Classe énergétique
INSTALLATION ET UTILISATION COMBUSTION ET MATÉRIAUX
• Conception ingénieuse adaptée à l'implantation de • Double combustion pour une combustion plus cheminée ouverte comme à la création en cheminée efficace et plus propre (taux de CO et poussières • Raccordement des fumées au-dessus (150 mm) minimum) • Possibilité de redistribution d'air chaud • ÉTANCHE COMPATIBLE RE 2020 : haut niveau • Turbine : 2 allures de ventilations (180m3/h) - (option) d'étanchéité permettant de maîtriser les airs de • Commande unique de réglage d'air pour maîtriser combustion (air primaire, air secondaire et air de parfaitement la combustion vitre intégralement canalisés et réglables) • Système vitre propre • Plaque d'âtre en fonte pour plus de résistance • Grande vision de la flamme diagonale 45 cm (18 pouces) • Grille foyère et sole en fonte
• Porte en verre sérigraphiée
• Cadre de série pour une finition parfaite
• Verre céramique haute résistance

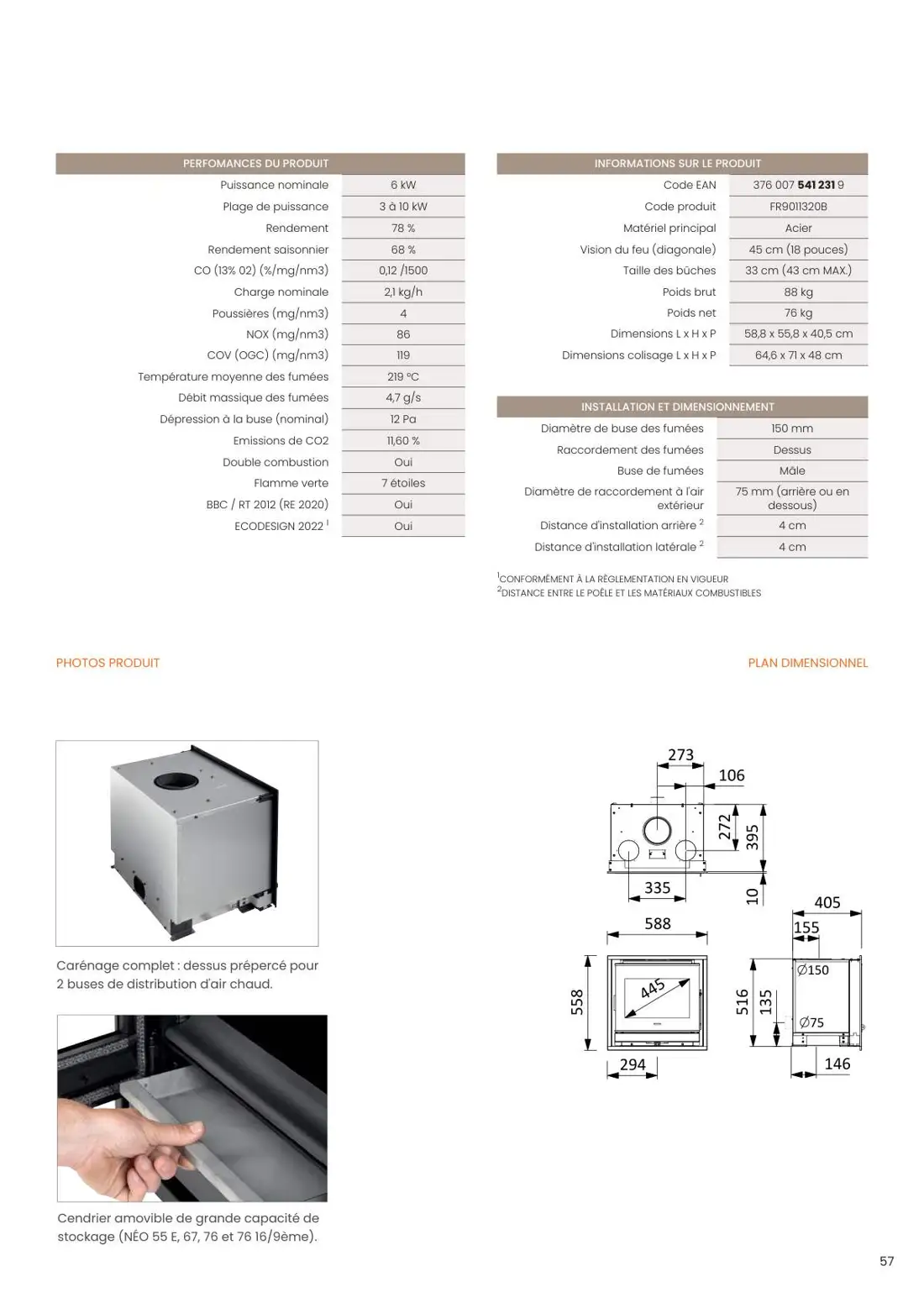

56Stran 57
PERFOMANCES DU PRODUIT INFORMATIONS SUR LE PRODUIT
Puissance nominale 6 kW Code EAN 376 007 541 231 9
Plage de puissance 3 à 10 kW Code produit FR9011320B
Rendement 78 % Matériel principal Acier
Rendement saisonnier 68 % Vision du feu (diagonale) 45 cm (18 pouces)
CO (13% 02) (%/mg/nm3) 0,12 /1500 Taille des bûches 33 cm (43 cm MAX.)
Charge nominale 2,1 kg/h Poids brut 88 kg
Poussières (mg/nm3) 4 Poids net 76 kg
NOX (mg/nm3) 86 Dimensions L x H x P 58,8 x 55,8 x 40,5 cm
COV (OGC) (mg/nm3) 119 Dimensions colisage L x H x P 64,6 x 71 x 48 cm
Température moyenne des fumées 219 °C
Débit massique des fumées 4,7 g/s
INSTALLATION ET DIMENSIONNEMENT
Dépression à la buse (nominal) 12 Pa
Diamètre de buse des fumées 150 mm
Emissions de CO2 11,60 %
Raccordement des fumées Dessus
Double combustion Oui
Buse de fumées Mâle
Flamme verte 7 étoiles Diamètre de raccordement à l'air 75 mm (arrière ou en
BBC / RT 2012 (RE 2020) Oui extérieur dessous)
ECODESIGN 2022 1 Oui Distance d'installation arrière 2 4 cm
Distance d'installation latérale 2 4 cm
1CONFORMÉMENT À LA RÈGLEMENTATION EN VIGUEUR
2DISTANCE ENTRE LE POÊLE ET LES MATÉRIAUX COMBUSTIBLES
PHOTOS PRODUIT PLAN DIMENSIONNEL
Carénage complet : dessus prépercé pour
2 buses de distribution d'air chaud.
Cendrier amovible de grande capacité de
stockage (NÉO 55 E, 67, 76 et 76 16/9ème).
57Stran 68
T A B L E A U C O M P A R A T I F
G A M M E P O Ê L E S À B O I S
NOUVEAUTÉ
ADAM USKO ANDRÉ ANDRÉ BÛCHER STINA ADAM GEORGES USKO PAUL BÛCHER RABAISSÉ P.6-7 P.8-9 P.10-11 P.12-13 P.16-17 P.18-19 P.22-23 P.14-15 P.20-21
PERFORMANCES DU PRODUIT
PUISSANCE NOMINALE 5,9 KW 5,9 KW 7,3 KW 7,3 KW 7,3 KW 6,7 KW 9,1 KW 9,1 KW 10 KW
PLAGE DE PUISSANCE DE 3 À 10 KW DE 3 À 10 KW DE 5 À 15 KW DE 5 À 15 KW DE 5 À 15 KW 5 À 15 KW DE 6 À 16 KW DE 6 À 16 KW DE 6 À 14 KW
RENDEMENT NOMINAL 81,6 % 81,6 % 78 % 78 % 78 % 80,2 % 81,2 % 81,2 % 78 %
RENDEMENT SAISONNIER 71,6 % 71,6 % 68 % 68 % 68 % 70,2 % 71,2 % 71,2 % 68 %
CO (13% 02) (%/MG/NM3) 0,08 / 1017 0,08 / 1017 0,09/1080 0,09/1080 0,09/1080 0,12 / 1500 0,07/ 924 0,07/ 924 0,10 / -
CHARGE NOMINALE 1,3 KG/H 1,3 KG/H 2,46 KG/H 2,46 KG/H 2,46 KG/H 2,46 KG/H 2,53 KG/H 2,53 KG/H 2,9 KG/H
POUSSIÈRES (MG/NM3) 34 34 32 32 32 39,8 28 28 18
NOX (MG/NM3) 173 173 101 101 101 85,1 112 112 105
COV (OGC) (MG/NM3) 98 98 53 53 53 86,5 91 91 99
TEMPÉRATURE MOYENNE 224 °C 224 °C 262 °C 262 °C 262 °C 249,7 °C 248 °C 248 °C 314 °C DES FUMÉES
DÉBIT MASSIQUE DES 6 G/S 6 G/S 6,9 G/S 6,9 G/S 6,9 G/S 6,2 G/S 8,92 G/S 8,92 G/S - FUMÉES
DÉPRESSION À LA BUSE 12 PA 12 PA 12 PA 12 PA 12 PA 12 PA 12 PA 12 PA 12 PA (NOMINALE)
EMISSIONS DE CO2 8,86 % 8,86 % 9,35 % 9,35 % 9,35 % 9,3 % 9,4 % 9,4 % 10,37 %
DOUBLE COMBUSTION OUI OUI OUI OUI OUI OUI OUI OUI OUI
FLAMME VERTE 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES
BBC / RT 2012 (RE 2020) NON NON OUI OUI OUI NON OUI OUI NON
ECODESIGN 2022 1 OUI OUI OUI OUI OUI OUI OUI OUI OUI
INFORMATION SUR LE PRODUIT
CODE EAN 376 007 541 423 8 376 007 541 447 4 376 007 541 315 6 376 007 541 313 2 376 007 541 314 9 376 007 541 327 9 376 007 541 316 3 376 007 541 317 0 376 007 541 318 7
CODE PRODUIT FR9016730B FR9017050B FR9015940B FR9015920B FR9015930B FR9016060B FR9015950B FR9015960B FR9015970B
MATÉRIEL PRINCIPAL FONTE FONTE FONTE FONTE FONTE FONTE FONTE FONTE FONTE
VISION DU FEU 41,5 CM 41,5 CM 53 CM 53 CM 53 CM 49 CM (19 60 CM (24 60 CM (24 52,5 CM (21
(DIAGONALE) (16 POUCES) (16 POUCES) (21 POUCES) (21 POUCES) (21 POUCES) POUCES) POUCES) POUCES) POUCES)
33 CM 33 CM 33 CM 33 CM 50 CM TAILLE MAXIMALE DE 25 CM 25 CM 50 CM (45 CM (45 CM (45 CM (45 CM (55 CM 50 CM BÛCHES (30 CM MAX.) (30 CM MAX.) (55 CM MAX.) MAX.) MAX.) MAX.) MAX.) MAX.)
POIDS BRUT 120 KG 132 KG 168 KG 172 KG 184 KG 158 KG 205 KG 200 KG 175 KG
POIDS NET 105 KG 116 KG 155 KG 156 KG 164 KG 142 KG 185 KG 180 KG 160 KG
41,1 X 75 X 37,1 41,1 X 95 X 37,1 62,4 X 66,5 X 62,4 X 59,5 X 62,4 X 91,5 X 62,5 X 71,1 X 70 X 87 X 43,3 70 X 60 X 70,2 X 73,2 X DIMENSIONS L X H X P CM CM 43,3 CM 43,3 CM 43,3 CM 43,3 CM CM 43,3 CM 43,2 CM
DIMENSIONS COLISAGE L 44 X 75 X 38,6 44 X 100 X 65,5 X 83,5 X 65,5 X 73 X 65,5 X 106 X 68 X 87 X 55 73 X 102 X 73 X 75 X 74 X 87 X 49
X H X P CM 38,6 CM 49,5 CM 49,5 CM 49,5 CM CM 49,5 CM 49,5 CM CM
INSTALLATION ET DIMMENSIONNEMENT
DIAMÈTRE DE BUSE DES FUMÉES 150 MM 150 MM 150 MM 150 MM 150 MM 150 MM 150 MM 150 MM 150 MM
RACCORDEMENT DES FUMÉES ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU DESSUS DESSUS DESSUS DESSUS DESSUS DESSUS DESSUS DESSUS DESSUS
BUSE DE FUMÉES MÂLE MÂLE MÂLE MÂLE MÂLE MÂLE MÂLE MÂLE MÂLE
DIAMÈTRE DE RACCORDEMENT 100 MM 100 MM 100 MM 75 MM 100 MM 100 MM À L'AIR EXTÉRIEUR - - (ARRIÈRE) (ARRIÈRE) (ARRIÈRE) (ARRIÈRE) (ARRIÈRE) (ARRIÈRE) -
DISTANCE D'INSTALLATION
ARRIÈRE 2 30 CM 30 CM 40 CM 40 CM 40 CM 50 CM 25 CM 25 CM 30 CM
DISTANCE D'INSTALLATION
LATÉRALE 2 40 CM 40 CM 40 CM 40 CM 60 CM 45 CM 45 CM 45 CM 45 CM
68 1CONFORMÉMENT À LA RÈGLEMENTATION EN VIGUEUR 2DISTANCE ENTRE LE POÊLE ET LES MATÉRIAUX COMBUSTIBLESStran 69
NOUVEAUTÉ NOUVEAUTÉ NOUVEAUTÉ
NOUVEAUTÉ
PAUL SUR PIED PAUL BÛCHER PAUL HAUT MAONIE OSCAR JACCO JACCO PIED MAONIE MAONIE SUR P.24-25 P.26-27 P.28-29 BÛCHER P.36-37 BUCHER BOIS P.30-31 PIED P.34-35 P.32-33 P.38-39 P.40-41
PERFORMANCES DU PRODUIT
PUISSANCE NOMINALE 10 KW 10 KW 10 KW 11,5 KW 11,5 KW 11,5 KW 4,8 KW 4,8 KW 4,8 KW
PLAGE DE PUISSANCE DE 6 À 14 KW DE 6 À 14 KW DE 6 À 14 KW DE 7 À 14 KW DE 7 À 14 KW DE 7 À 14 KW DE 4 À 6 KW DE 4 À 6 KW DE 4 À 6 KW
RENDEMENT 78 % 78 % 78 % 76 % 76 % 76 % 77,6 % 77,6 % 77,6 %
RENDEMENT SAISONNIER 68 % 68 % 68 % 66 % 66 % 66 % 66,6 % 66,6 % 66,6 %
CO (13% 02) (%/MG/NM3) 0,10 / - 0,10 / - 0,10 / - 0,12 /1500 0,12 /1500 0,12 /1500 0,07 / 826 0,07 / 826 0,07 / 826
CHARGE NOMINALE 2,9 KG/H 2,9 KG/H 2,9 KG/H 2,95 KG/H 2,95 KG/H 2,95 KG/H 1,37 KG/H 1,37 KG/H 1,37 KG/H
POUSSIÈRES (MG/NM3) 18 18 18 23 23 23 26 26 26
NOX (MG/NM3) 105 105 105 98 98 98 121 121 121
COV (OGC) (MG/NM3) 99 99 99 85 85 85 45 45 45
TEMPÉRATURE MOYENNE 314 °C 314 °C 314 °C 360 °C 360 °C 360 °C 285 °C 285 °C 285 °C DES FUMÉES
DÉBIT MASSIQUE DES - - - 9,7 G/S 9,7 G/S 9,7 G/S 4,7 G/S 4,7 G/S 4,7 G/S FUMÉES
DÉPRESSION À LA BUSE 12 PA 12 PA 12 PA 12 PA 12 PA 12 PA 12 PA 12 PA 12 PA (NOMINALE)
EMISSIONS DE CO2 10,37 % 10,37 % 10,37 % 9,14 % 9,14 % 9,14 % 9,91 % 9,91 % 9,91 %
DOUBLE COMBUSTION OUI OUI OUI OUI OUI OUI OUI OUI OUI
FLAMME VERTE 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES
BBC / RT 2012 (RE 2020) NON NON NON NON NON NON OUI OUI OUI
ECODESIGN 2022 1 OUI OUI OUI OUI OUI OUI OUI OUI OUI
INFORMATION SUR LE PRODUIT
CODE EAN 376 007 541 320 0 376 007 541 319 4 376 007 541 321 7 376 007 541 339 2 376 007 541 340 8 376 007 541 341 5 376 007 541 328 6 376 007 541 148 0 376 007 541 323 1
CODE PRODUIT FR9015990B FR9015980B FR9016000B FR9016180B FR9016190B FR9016200B FR9016070B FR9010550B FR9016020B
MATÉRIEL PRINCIPAL FONTE FONTE FONTE FONTE FONTE FONTE ACIER ACIER ACIER
62,3 CM VISION DU FEU 52,5 CM (21 52,5 CM (21 52,5 CM (21 62,3 CM 62,3 CM 43 CM (16 43 CM (16 43,2 CM (16 (24 (DIAGONALE) POUCES) POUCES) POUCES) (24 POUCES) (24 POUCES) POUCES) POUCES) POUCES) POUCES)
25 CM 25 CM 25 CM TAILLE MAXIMALE DE 33 CM(H) 33 CM(H) 33 CM(H) 50 CM 50 CM 50 CM (33 CM (33 CM (33 CM BÛCHES 50 CM(V) 50 CM(V) 50 CM(V) MAX.) MAX.) MAX.)
POIDS BRUT 200 KG 190 KG 180 KG 220 KG 192 KG 195 KG 85 KG 110 KG 105 KG
POIDS NET 185 KG 175 KG 165 KG 196 KG 182 KG 185 KG 75 KG 95 KG 90 KG
70,2 X 83,2 X 70,2 X 87,7 X 70,2 X 87,7 X 48,4 X 112,5 48,4 X 112,5 X 48,4 X 112,5 44,7 X 63,6 X 42 X 94,2 X 42 X 74,8 X DIMENSIONS L X H X P 43,2 CM 43,2 CM 43,2 CM X 47 CM 47 CM X 47 CM 36,9 CM 38,5 CM 37,6 CM
DIMENSIONS COLISAGE L 74 X 97 X 49 74 X 102 X 49 74 X 102 X 49 58 X 126,5 X 60 X 126 X 58 60 X 126 X 52 X 78 X 49 49 X 110 X 52 51 X 90 X
X H X P CM CM CM 55,5 CM CM 58 CM CM CM 46,5 CM
INSTALLATION ET DIMMENSIONNEMENT
DIAMÈTRE DE BUSE DES FUMÉES 150 MM 150 MM 150 MM 150 MM 150 MM 150 MM 150 MM 150 MM 150 MM
RACCORDEMENT DES FUMÉES ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU DESSUS DESSUS DESSUS DESSUS DESSUS DESSUS DESSUS DESSUS DESSUS
BUSE DE FUMÉES MÂLE MÂLE MÂLE MÂLE MÂLE MÂLE MÂLE MÂLE MÂLE
DIAMÈTRE DE RACCORDEMENT 100 MM 100 MM 100 MM
À L'AIR EXTÉRIEUR - - - - - - (ARRIÈRE) (ARRIÈRE) (ARRIÈRE)
DISTANCE D'INSTALLATION
ARRIÈRE2 30 CM 30 CM 30 CM 40 CM 40 CM 40 CM 30 CM 30 CM 30 CM
DISTANCE D'INSTALLATION
LATÉRALE 2 45 CM 45 CM 45 CM 60 CM 60 CM 60 CM 30 CM 30 CM 30 CM
1CONFORMÉMENT À LA RÈGLEMENTATION EN VIGUEUR 69
2DISTANCE ENTRE LE POÊLE ET LES MATÉRIAUX COMBUSTIBLESStran 70
T A B L E A U C O M P A R A T I F
G A M M E P O Ê L E S À B O I S
ÉMILE CHLOÉ CHLOÉ SUR PIED LARRY BÛCHER LARRY SUR PIED TALMA TRI-VISION CLAUDE P.42-43 P.44-45 P.46-47 P.48-49 P.50-51 P.52-53 P.54-55
PERFORMANCES DU PRODUIT
PUISSANCE NOMINALE 6,1 KW 6,1 KW 7,1 KW 7,1 KW 8,5 KW 8,5 KW 9,1 KW
PLAGE DE PUISSANCE DE 3 À 10 KW DE 3 À 10 KW DE 3 À 10 KW DE 3 À 10 KW DE 6 À 10 KW DE 6 À 10 KW DE 6 À 10 KW
RENDEMENT NOMINAL 77,7 % 77,7 % 81,5 % 81,5 % 75,4 % 75,4 % 80 %
RENDEMENT 70 % 67,7 % 67,7 % 71,5 % 71,5 % 65,4 % 65,4 % SAISONNIER
CO (13% 02) (%/MG/ 0,05 / 619 0,07 / 818 0,07 / 818 0,07 / 864 0,07 / 864 0,09 / 1080 0,09 / 1080 NM3)
CHARGE NOMINALE 1,3 KG/H 1,3 KG/H 2,1 KG/H 2,1 KG/H 2 KG/H 2 KG/H 2,5 KG/H
POUSSIÈRES (MG/NM3) 23 23 15 15 20 20 23
NOX (MG/NM3) 117 117 135 135 97 97 100
COV (OGC) (MG/NM3) 51 51 102 102 73 73 36
TEMPÉRATURE 245 °C 245 °C 215°C 215°C 313 °C 313 °C 308 °C MOYENNE DES FUMÉES
DÉBIT MASSIQUE DES 6,4 G/S 6,4 G/S 6,6 G/S 6,6 G/S 8,3 G/S 8,3 G/S 7,2 G/S FUMÉES
DÉPRESSION À LA BUSE 12 PA 12 PA 12 PA 12 PA 12 PA 12 PA 12 PA (NOMINALE)
EMISSIONS DE CO2 8,66 % 8,66 % 9,31 % 9,31 % 9,38 % 9,38 % 12,1 %
DOUBLE COMBUSTION OUI OUI OUI OUI OUI OUI OUI
FLAMME VERTE 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES
BBC / RT 2012 (RE OUI OUI OUI OUI OUI OUI OUI 2020)
ECODESIGN 2022 1 OUI OUI OUI OUI OUI OUI OUI
INFORMATION SUR LE PRODUIT
CODE EAN 376 007 541 424 5 376 007 541 425 2 311 983 112 107 9 311 983 112 108 6 376 007 541 149 7 376 007 541 322 4 376 007 541 151 0
CODE PRODUIT FR9016740B FR9016750B FR9002710B FR9002770B FR9010560B FR9016010B FR9010580B
MATÉRIEL PRINCIPAL ACIER ACIER ACIER ACIER ACIER ACIER ACIER
VISION DU FEU 53 CM (21 53 CM (21 71 CM (27 64 CM (25 64 CM (25 56 CM (22 71 CM (27 POUCES) (DIAGONALE) POUCES) POUCES) POUCES) POUCES) POUCES) POUCES)
TAILLE MAXIMALE DE 33 CM 33 CM 33 CM (H) 50 CM 33 CM (H) 50 CM 50 CM (62 CM 50 CM (62 CM 33 CM (H) 50 (V) BÛCHES (45 CM MAX.) (45 CM MAX.) (V) (V) MAX.) MAX.)
POIDS BRUT 135 KG 144 KG 155 KG 150 KG 148 KG 155 KG 140 KG
POIDS NET 120 KG 129 KG 135 KG 125 KG 133 KG 140 KG 125 KG
61,5 X 69,3 X 43,8 61,5 X 67,1 X 43,8 49 X 128,5 X 49 76,3 X 69,9 X 39,1 46 X 105,5 X 44 DIMENSIONS L X H X P 49 X 128,5 X 49 CM 75 X 70 X 38,5 CM CM CM CM CM CM
DIMENSIONS COLISAGE 61 X 71,6 X 48,5 CM 61 X 71,6 X 48,5 CM 60 X 143 X 57 CM 60 X 143 X 57 CM 82 X 88 X 52 CM 82 X 88 X 52 CM 56 X 112 X 53 CM L X H X P
INSTALLATION ET DIMMENSIONNEMENT
DIAMÈTRE DE BUSE DES
FUMÉES 150 MM 150 MM 150 MM 150 MM 150 MM 150 MM 150 MM
RACCORDEMENT DES ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU ARRIÈRE OU DESSUS FUMÉES DESSUS DESSUS DESSUS DESSUS DESSUS DESSUS
BUSE DE FUMÉES MÂLE MÂLE MÂLE MÂLE MÂLE MÂLE MÂLE
DIAMÈTRE DE
RACCORDEMENT À L'AIR 100 MM (ARRIÈRE) 100 MM (ARRIÈRE) 100 MM (ARRIÈRE) 100 MM (ARRIÈRE) 100 MM (ARRIÈRE) 100 MM (ARRIÈRE) 100 MM (ARRIÈRE)
EXTÉRIEUR
DISTANCE D'INSTALLATION
ARRIÈRE 2 20 CM 20 CM 10 CM 10 CM 25 CM 25 MM 15 MM
DISTANCE D'INSTALLATION
LATÉRALE 2 20 CM 20 CM 30 CM 30 CM 20 CM 20 CM 70 CM
1CONFORMÉMENT À LA RÈGLEMENTATION EN VIGUEUR
70 2DISTANCE ENTRE LE POÊLE ET LES MATÉRIAUX COMBUSTIBLESStran 71
T A B L E A U C O M P A R A T I F
G A M M E I N S E R T S
NÉO 55 E NÉO 67 NÉO 76 NÉO 76 16/9 ÈME NÉO 100 E
P.56-57 P.58-59 P.60-61 P.62-63 P.64-65
PERFORMANCES DU PRODUIT
PUISSANCE NOMINALE 6 KW 8 KW 10,6 KW 10 KW 9 KW
PLAGE DE PUISSANCE DE 3 A 10 KW DE 5 A 14 KW DE 7 A 14 KW DE 7 A 14 KW DE 7 A 14 KW
RENDEMENT NOMINAL 78 % 85 % 76,7 % 78 % 77 %
RENDEMENT 68 % 75 % 66,7 % 68 % 67 % SAISONNIER
CO (13% 02) (%/MG/ 0,12 /1500 0,09 / 1170 0,09 / - 0,09 / - 0,08 / 1040 NM3)
CHARGE NOMINALE 2,1 KG/H 2,25 KG/H 2,9 KG/H 2,9 KG/H 2,8 KG/H
POUSSIÈRES (MG/NM3) 4 5 36,5 40 30
NOX (MG/NM3) 86 110 53,9 53,9 125
COV (OGC) (MG/NM3) 119 120 55,4 52 70
TEMPÉRATURE 219°C 174°C 326°C 326°C 256 °C MOYENNE DES FUMÉES
DÉBIT MASSIQUE DES 4,7 G/S 6,8 G/S 8,75 G/S 8 G/S 8,9 G/S FUMÉES
DÉPRESSION À LA BUSE 12 PA 12 PA 12 PA 12 PA 12 PA (NOMINALE)
EMISSIONS DE CO2 11,60% 9,10% 10,43% 11% 8,20%
DOUBLE COMBUSTION OUI OUI OUI OUI OUI
FLAMME VERTE 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES 7 ÉTOILES
BBC / RT 2012 OUI OUI OUI OUI OUI (RE 2020)
ECODESIGN 2022 1 OUI OUI OUI OUI OUI
INFORMATION SUR LE PRODUIT
CODE EAN 376 007 541 231 9 311 983 112 039 3 311 983 112 040 9 311 983 112 044 7 376 007 541 164 0
CODE PRODUIT FR9011320B FR9006720B FR9006770B FR9006780B FR9010720B
MATÉRIEL PRINCIPAL ACIER ACIER ACIER ACIER ACIER
VISION DU FEU 45 CM 56 CM 70 CM (27 65 CM (22 83 CM (32
(DIAGONALE) (18 POUCES) (22 POUCES) POUCES) POUCES) POUCES)
TAILLE MAXIMALE DE 33 cm 50 cm 50 cm 50 cm 50 cm
BÛCHES (43 cm MAX.) (55 cm MAX.) (60 cm MAX.) (60 cm MAX.) (80 cm MAX.)
POIDS BRUT 88 KG 120 KG 145 KG 131 KG 193 KG
POIDS NET 76 KG 102 KG 123 KG 112 KG 173 KG
59,8 X 55,8 X 40,5 70,8 X 59,5 X 48,3 79,8 X 70 X 48,4 79,8 X 59,5 X 48,4 103,9 X 59,5 X DIMENSIONS L X H X P CM CM CM CM 48,2 CM
DIMENSIONS COLISAGE 109 X 76 X 57,5 64,6 X 71 X 48 CM 76 X 76 X 57 CM 86 X 87,5 X 57 cm 85 X 75 X 57 CM L X H X P CM
INSTALLATION ET DIMMENSIONNEMENT
DIAMÈTRE DE BUSE DES
FUMÉES 150 MM 150 MM 150 MM 150 MM 180 MM
RACCORDEMENT DES
FUMÉES DESSUS DESSUS DESSUS DESSUS DESSUS
BUSE DE FUMÉES MÂLE MÂLE MÂLE MÂLE MÂLE
DIAMÈTRE DE 75 MM 75 MM 75 MM 75 MM 75 MM
RACCORDEMENT À L'AIR (ARRIÈRE OU EN (ARRIÈRE OU EN (ARRIÈRE OU EN (ARRIÈRE OU EN (ARRIÈRE OU EN
EXTÉRIEUR DESSOUS) DESSOUS) DESSOUS) DESSOUS) DESSOUS)
DISTANCE D'INSTALLATION
ARRIÈRE 2 4 CM 5 CM 5 CM 5 CM 6 CM
DISTANCE D'INSTALLATION
LATÉRALE 2 4 CM 5 CM 5 CM 5 CM 4 CM
1CONFORMÉMENT À LA RÈGLEMENTATION EN VIGUEUR
2DISTANCE ENTRE LE POÊLE ET LES MATÉRIAUX COMBUSTIBLES 71Stran 72
T A B L E A U C O M P A R A T I F
G A M M E P O Ê L E S À G R A N U L É S
CALLIOPÉ 8 NOIR
P.66-67
PERFORMANCES DU PRODUIT
PUISSANCE NOMINALE 8 KW
PLAGE DE PUISSANCE DE 2,8 À 8 KW
CAPACITÉ DE RÉSERVOIR 20 KG
AUTONOMIE ENTRE 11 ET 32 H
RENDEMENT NOMINAL 91 % - 92 %
RENDEMENT SAISONNIER 82 % N É O 6 7 - F R 9 0 1 6 4 0 0 B - 3 7 6 0 0 7 5 4 1 3 9 0 3
SURFACE DE CHAUFFE DE 80 À 160 M2 N É O 7 6 1 6 / 9 - F R 9 0 1 6 4 3 0 B - 3 7 6 0 0 7 5 4 1 3 9 3 4
CONSOMMAION HORAIRE 0,63 - 1,83 KG / H
CO (13% 02) (%/MG/NM3) 0,0084 / 207
POUSSIÈRES (MG/NM3) 15
NOX (MG/NM3) 95
COV (OGC) (MG/NM3) 20
TEMPÉRATURE MOYENNE DES FUMÉES 127°C
DÉBIT MASSIQUE DES FUMÉES 6,4 G/S
DÉPRESSION À LA BUSE (NOMINALE) 12 PA
EMISSIONS DE CO2 9,38 %
FLAMME VERTE NON
CSTB OUI
ECODESIGN 2022 1 OUI
INFORMATION SUR LE PRODUIT
CODE EAN / CODE PRODUIT (NOIR) 376 007 541 233 3 / FR9011340B
MATÉRIEL PRINCIPAL ACIER
N É O 6 7 - F R 9 0 1 6 3 9 0 B - 3 7 6 0 0 7 5 4 1 3 8 9 7 MODE SILENCE (CONVECTION) OUI
N É O 7 6 1 6 / 9 - F R 9 0 1 6 4 2 0 B - 3 7 6 0 0 7 5 4 1 3 9 2 7
POIDS BRUT 110 KG
POIDS NET 95 KG
DIMENSIONS L X H X P 47,2 X 103,5 X 49,3 CM
DIMENSIONS COLISAGE L X H X P 60 X 135 X 80 CM
INSTALLATION ET DIMMENSIONNEMENT
DIAMÈTRE DE BUSE DES FUMÉES 80 MM
RACCORDEMENT DES FUMÉES ARRIÈRE
BUSE DE FUMÉES MÂLE
DIAMÈTRE DE RACCORDEMENT À L'AIR
EXTÉRIEUR 50 MM
DISTANCE D'INSTALLATION ARRIÈRE 2 30 CM
DISTANCE D'INSTALLATION LATÉRALE 2 30 CM
1CONFORMÉMENT À LA RÈGLEMENTATION EN VIGUEUR
2DISTANCE ENTRE LE POÊLE ET LES MATÉRIAUX COMBUSTIBLES
N É O 6 7 - F R 9 0 1 6 4 1 0 B - 3 7 6 0 0 7 5 4 1 3 9 1 0
72 N É O 7 6 1 6 / 9 - F R 9 0 1 6 4 4 0 B - 3 7 6 0 0 7 5 4 1 3 9 4 1Stran 73
O P T I O N S
L E S I N S E R T S
NÉO 55 E NÉO 67 NÉO 76 NEO 76 16/9 ÈME NÉO 100 E
P.56-57 P.58-59 P.60-61 P.62-63 P.64-65
Options
OPTION TURBINE (1) FR9008530B FR9005880B FR9005880B FR9005880B FR9005830B
OPTION 4 BUSES FR9005680B FR9005680B FR9005680B FR9005680B FR9005680B Ø125MM (2)
OPTION 2 BUSES Ø150MM (3) - FR9005670B FR9005670B FR9005670B FR9005670
OPTION PIÈTEMENT (4) FR9007270B FR9007280B FR9007300B FR9007300B FR9007260B
OPTION KIT
PROTECTION DE FR9005800B FR9005800B FR9005800B FR9005800B FR9005800B*
POUTRE (5)
*2 kits de protection de poutre sont nécessaires pour le NÉO 100 E
TURBINE 160 m3/h TURBINE 180 m3/h TURBINE 240 m3/h
( NÉO 55 E ) ( NÉO 67, 76 et 76/9 ÈME ) ( NÉO 100 E )
FR9008530B FR9005880B FR9005830B
TURBINE PIÈTEMENT
( 1 ) ( 4 )
4 BUSES de 125 mm 2 BUSES de 150mm KIT PROTECTION DE POUTRE
( 2 ) ( 3 ) ( 5 )
73Stran 74
A C C E S S O I R E S
L E S P O Ê L E S À B O I S
Pierre ollaire gris clair Pierre de grès avec un effet bois
ACCESSOIRES
Pierre ollaire Pierre de grès avec
gris clair un effet bois
FR CODE FR9016450B FR9016460B
EAN 3760075413958 3760075413965
POIDS BRUT 12 kg 12 kg
POIDS NET 8 kg 8 kg
CHLOÉ CHLOÉ SUR PIED
P.42-43 P.44-45
Quel est l'avantage de l'ajout d'une pierre ollaire ou d'une
pierre de grès sur votre poêle à bois ?
La pierre ollaire est composée de magnésite et de talc. Elle permet
de retenir et de redistribuer la chaleur de manière plus uniforme,
offrant ainsi une chaleur douce et prolongée dans la pièce.
Elle peut alors offrir plus d'heures de chaleur après la fin de la
combustion. Les propriétés de la pierre ollaire incluent une excellente
conductivité thermique et une capacité à stocker la chaleur, ce
qui en fait un atoût efficace pour améliorer l'efficacité et le confort
thermique d'un poêle à bois.
D'autres matériaux peuvent également habiller les poêles à bois,
comme la pierre de grès. Bien que leur rayonnement soit similaire à
celui de la pierre ollaire, leur inertie peut être légèrement inférieure.
Dans ce modèle, la valeur ajoutée réside dans l'effet bois, qui apporte
un mélange de matières pour sublimer le charme de votre poêle à
bois. Compatibilité avec le CHLOÉ et le CHLOÉ SUR PIED
Outre ses qualités thermiques indéniables, l'ajout d'une pierre ollaire
ou d'une pierre de grès sur votre poêle à bois présente également un
atout esthétique. En effet, cela peut rehausser l'apparence du CHLOÉ
ou du CHLOÉ SUR PIED.
74Iz istega programa
Raziščite še druge modele.
Začnimo z vašim prostorom
Kakšno toplino
si želite doma?
Opišite svojo zamisel. Pri izbiri kamina, peči ali obnovi vam pomagamo poiskati primerno rešitev.
Pokličite: 041 730 744 ↗
