Kaminska pečP10
Neocube P10 s keramično oblogo Neolith v črni ali beli barvi. Modularna zasnova in možnosti dodatne akumulacije so opisane v katalogu.
Prikaz modela oziroma njegove družine iz kataloga. Izbrano oblogo in izvedbo preverite na pripadajočih straneh.
Podatki in možnosti izvedbe
Podrobneje o izdelku.
Spodaj so pripadajoče strani s fotografijami, opisi, tehničnimi podatki in možnostmi izvedbe. Skupne tabele lahko vključujejo več modelov; podatke preverite v stolpcu za P10.
Stran 8 · odprite za branje ↗
Stran 7 · odprite za branje ↗
Stran 10 · odprite za branje ↗
Stran 11 · odprite za branje ↗
Stran 13 · odprite za branje ↗
Stran 14 · odprite za branje ↗
Stran 15 · odprite za branje ↗
Stran 22 · odprite za branje ↗
Stran 23 · odprite za branje ↗
Stran 24 · odprite za branje ↗
Stran 25 · odprite za branje ↗Izluščeni opisi in podatki v jeziku kataloga
nemščina
Stran 8
Modellübersicht neocube black & white
Preis Modell Maße in cm Gewicht in EUR
H: 150,00
S10 4.490,- 150 kg
B: 40,00 - T: 40,00
H: 150,00
S20 4.490,- 150 kg
B: 40,00 - T: 40,00
H: 150,00
S30 4.990,- 150 kg
B: 40,00 - T: 40,00
S10 S20 S30
Preis Modell Maße in cm Gewicht in EUR
H: 170,00
F10 6.390,- 260 kg
B: 77,40 - T: 52,50
H: 170,00
C10 7.290,- 325 kg
B: 81,20 - T: 57,50
H: 170,00
C20 7.290,- 325 kg
B: 81,20 - T: 57,50
F10 C10 C20
Preis Modell Maße in cm Gewicht in EUR
H: 170,00
P10 7.390,- 230 kg
B: 62,20 - T: 51,00
H: 170,00
P20 7.790,- 285 kg
B: 77,20 - T: 51,00
H: 178,80
P30 8.990,- 340 kg
B: 74,90 - T: 67,00
P10 P20 P30
8Stran 7
Die neocube black & white Ofenserie besticht durch ihre
hochwertige Neolith Sinterkeramik-Oberfläche in den
Farben schwarz und weiß. Die aufwändig eingefrästen
Längsrillen unterstreichen den modernen und zeitlosen
Charakter dieser einmaligen Feuerstätten.
Hochwertige wärmespeichernde
Neolith Sinterkeramik
Aufwändig eingefrästen Längsrillen
Moderne Verbrennungstechnik
9 Modelle
Gefertigt in Deutschland
Bezug über den neocube black & white Fachhändler
neocube P10
black & white
7Stran 10

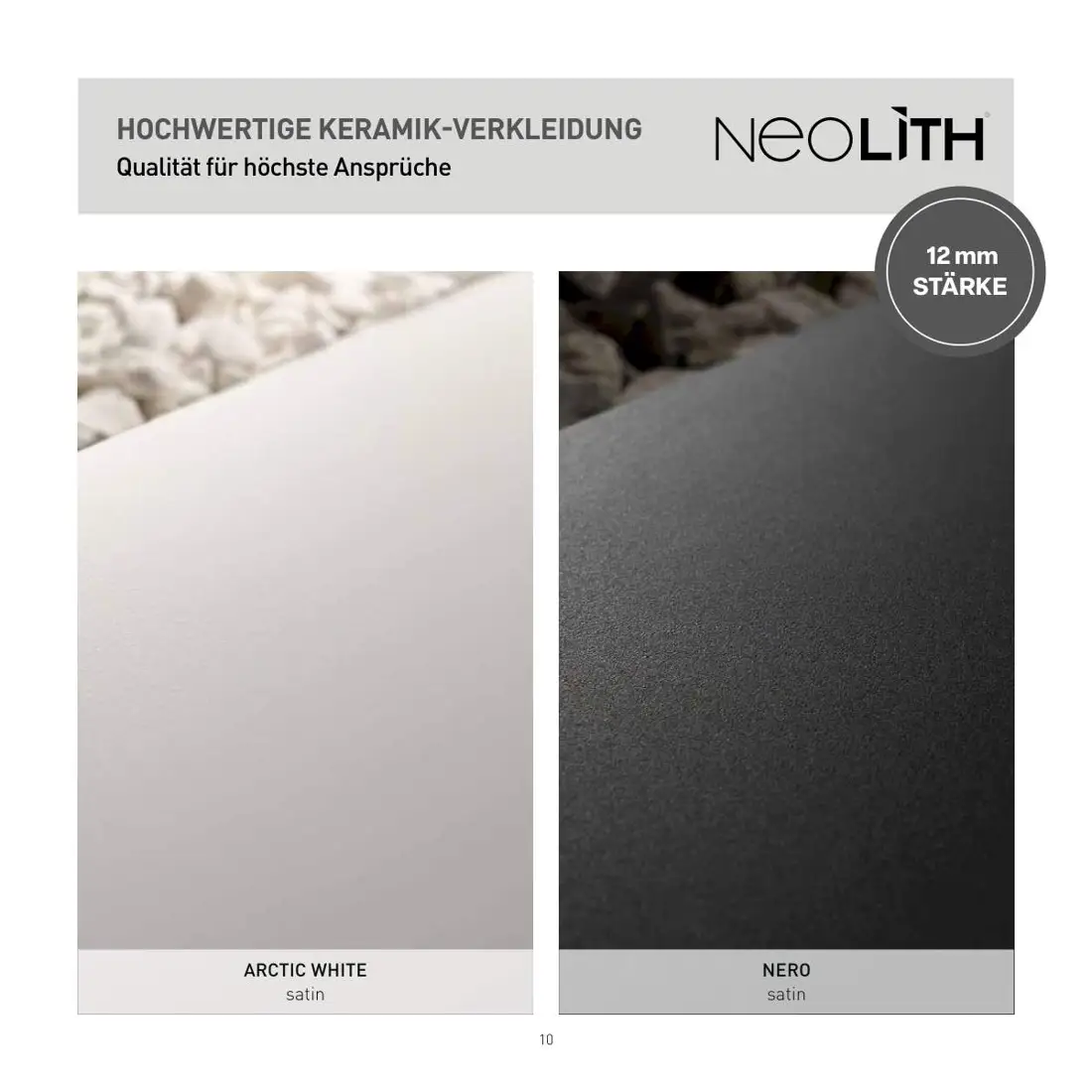

HOCHWERTIGE KERAMIK-VERKLEIDUNG
Qualität für höchste Ansprüche
12 mm
STÄRKE
ARCTIC WHITE NERO
satin satin
10Stran 11

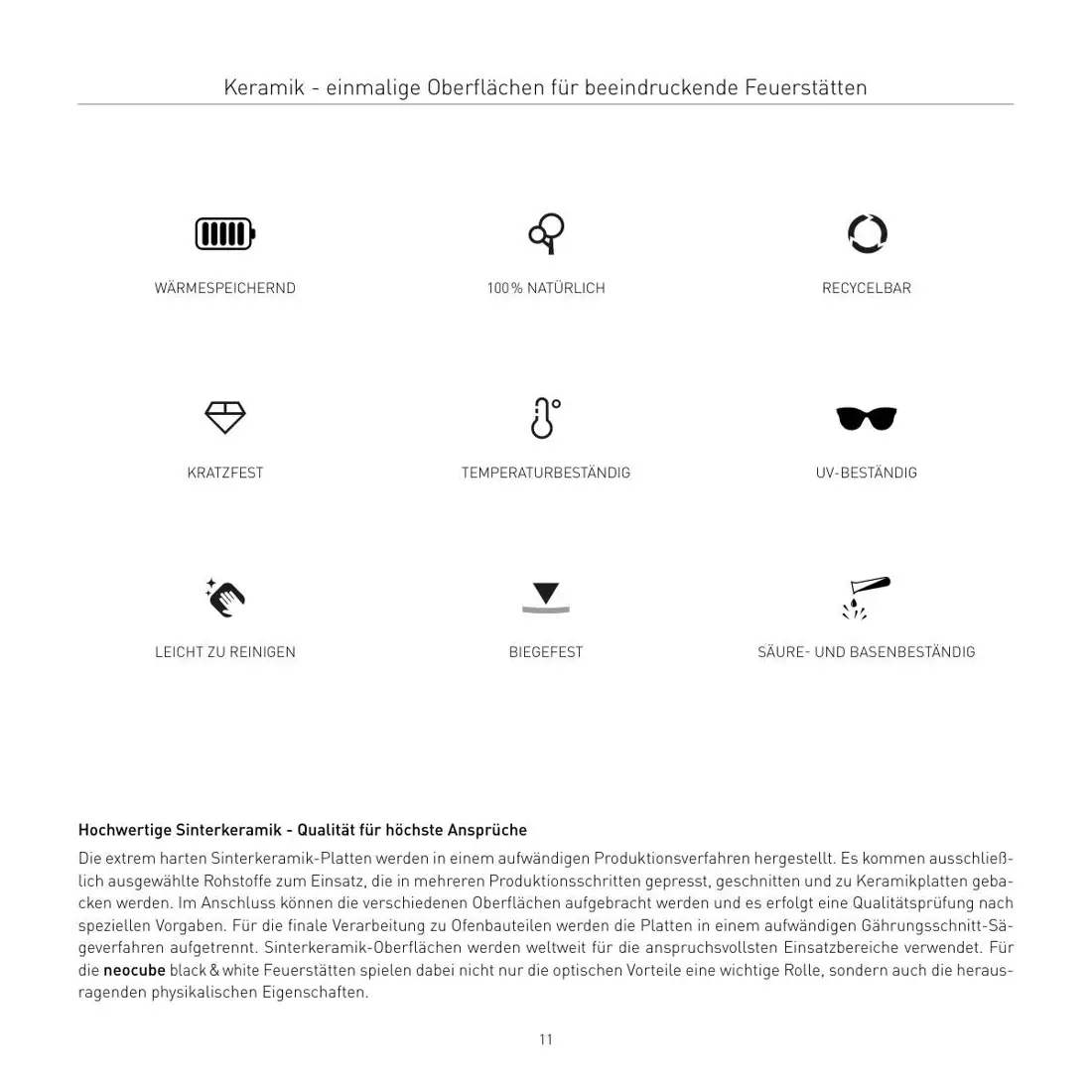

Keramik - einmalige Oberflächen für beeindruckende Feuerstätten
WÄRMESPEICHERND 100 % NATÜRLICH RECYCELBAR
KRATZFEST TEMPERATURBESTÄNDIG UV-BESTÄNDIG
LEICHT ZU REINIGEN BIEGEFEST SÄURE- UND BASENBESTÄNDIG
Hochwertige Sinterkeramik - Qualität für höchste Ansprüche
Die extrem harten Sinterkeramik-Platten werden in einem aufwändigen Produktionsverfahren hergestellt. Es kommen ausschließ-
lich ausgewählte Rohstoffe zum Einsatz, die in mehreren Produktionsschritten gepresst, geschnitten und zu Keramikplatten geba-
cken werden. Im Anschluss können die verschiedenen Oberflächen aufgebracht werden und es erfolgt eine Qualitätsprüfung nach
speziellen Vorgaben. Für die finale Verarbeitung zu Ofenbauteilen werden die Platten in einem aufwändigen Gährungsschnitt-Sä-
geverfahren aufgetrennt. Sinterkeramik-Oberflächen werden weltweit für die anspruchsvollsten Einsatzbereiche verwendet. Für
die neocube black & white Feuerstätten spielen dabei nicht nur die optischen Vorteile eine wichtige Rolle, sondern auch die heraus-
ragenden physikalischen Eigenschaften.
11Stran 13

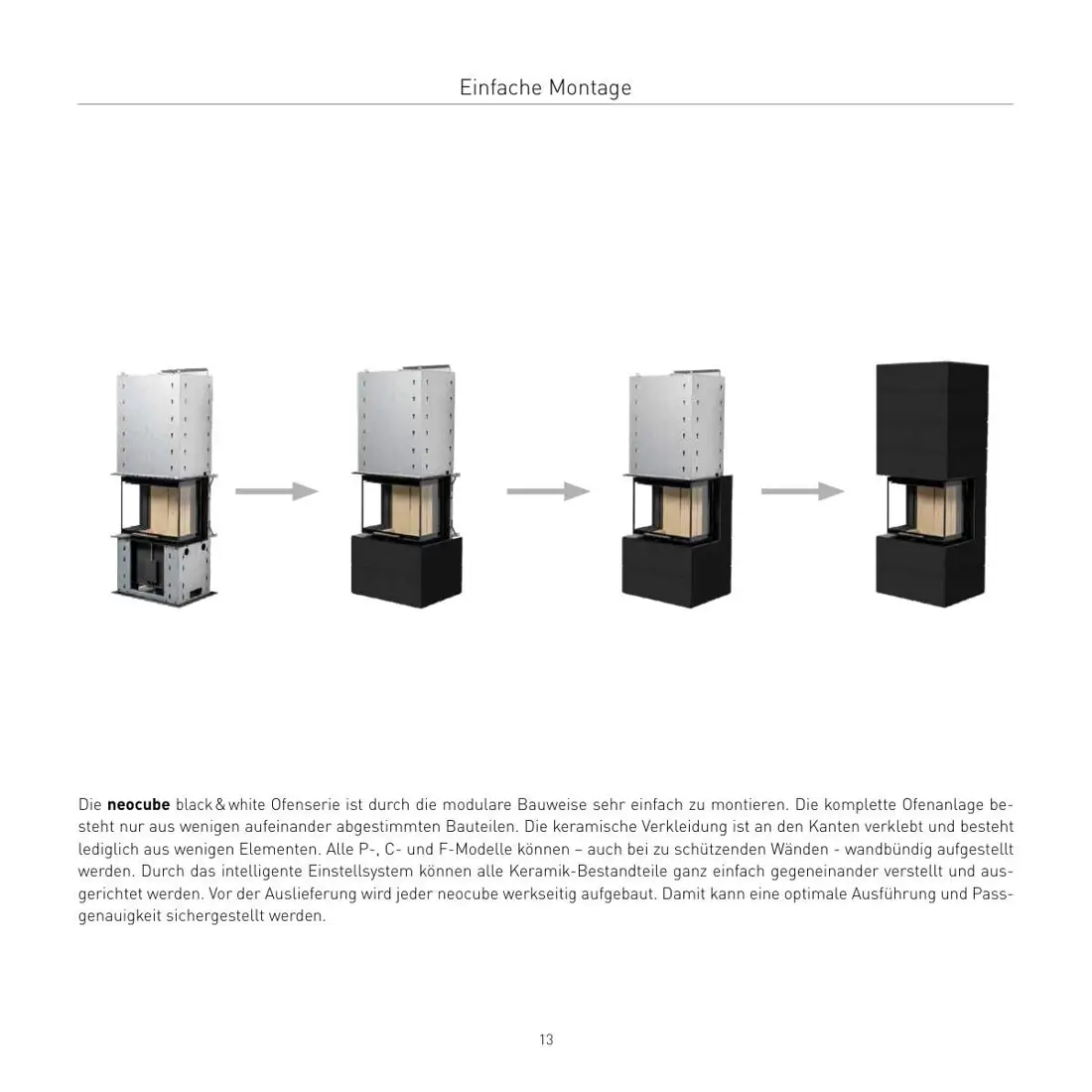

Einfache Montage
Die neocube black & white Ofenserie ist durch die modulare Bauweise sehr einfach zu montieren. Die komplette Ofenanlage be-
steht nur aus wenigen aufeinander abgestimmten Bauteilen. Die keramische Verkleidung ist an den Kanten verklebt und besteht
lediglich aus wenigen Elementen. Alle P-, C- und F-Modelle können – auch bei zu schützenden Wänden - wandbündig aufgestellt
werden. Durch das intelligente Einstellsystem können alle Keramik-Bestandteile ganz einfach gegeneinander verstellt und aus-
gerichtet werden. Vor der Auslieferung wird jeder neocube werkseitig aufgebaut. Damit kann eine optimale Ausführung und Pass-
genauigkeit sichergestellt werden.
13Stran 14

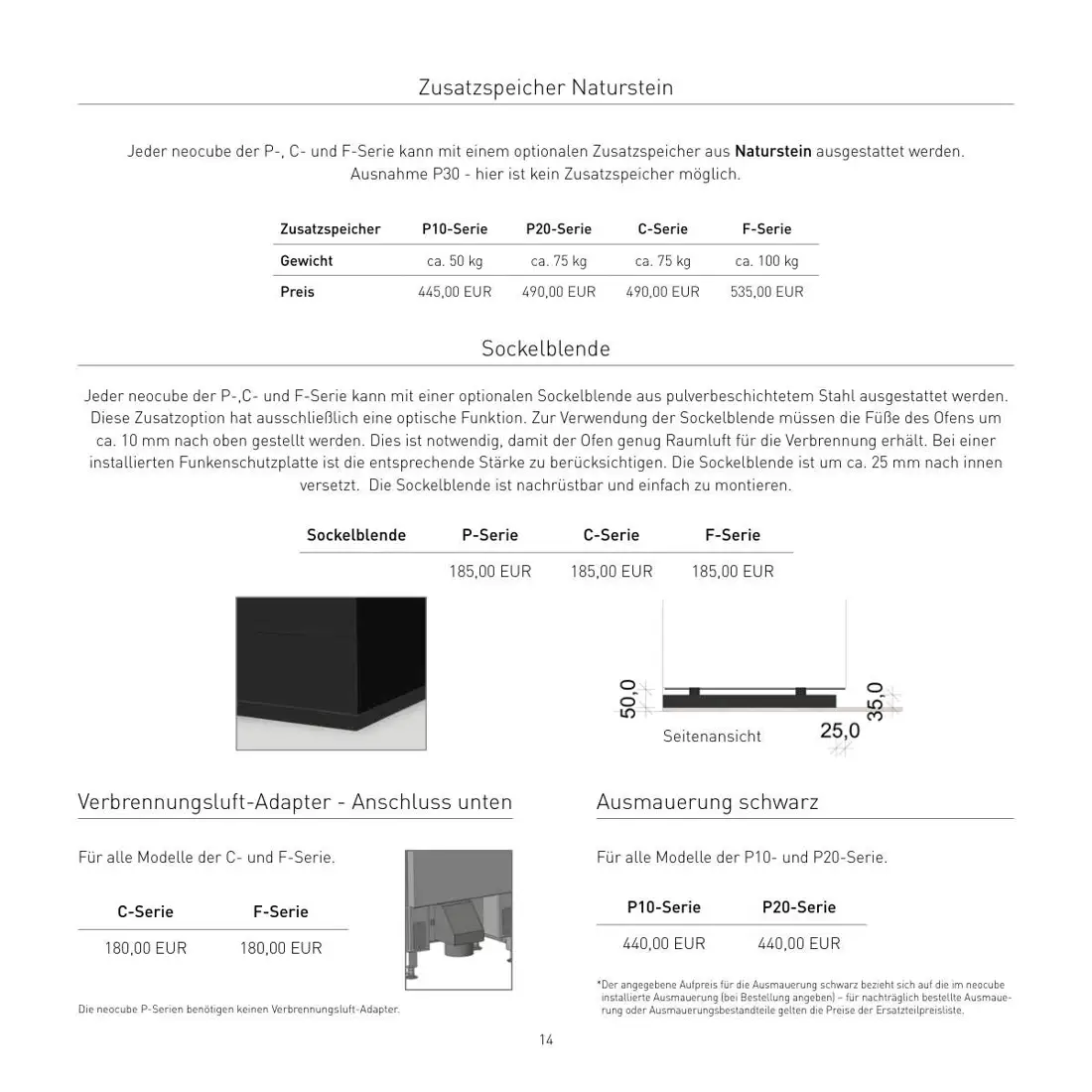

Zusatzspeicher Naturstein
Jeder neocube der P-, C- und F-Serie kann mit einem optionalen Zusatzspeicher aus Naturstein ausgestattet werden.
Ausnahme P30 - hier ist kein Zusatzspeicher möglich.
Zusatzspeicher P10-Serie P20-Serie C-Serie F-Serie
Gewicht ca. 50 kg ca. 75 kg ca. 75 kg ca. 100 kg
Preis 445,00 EUR 490,00 EUR 490,00 EUR 535,00 EUR
Sockelblende
Jeder neocube der P-,C- und F-Serie kann mit einer optionalen Sockelblende aus pulverbeschichtetem Stahl ausgestattet werden.
Diese Zusatzoption hat ausschließlich eine optische Funktion. Zur Verwendung der Sockelblende müssen die Füße des Ofens um
ca. 10 mm nach oben gestellt werden. Dies ist notwendig, damit der Ofen genug Raumluft für die Verbrennung erhält. Bei einer
installierten Funkenschutzplatte ist die entsprechende Stärke zu berücksichtigen. Die Sockelblende ist um ca. 25 mm nach innen
versetzt. Die Sockelblende ist nachrüstbar und einfach zu montieren.
Sockelblende P-Serie C-Serie F-Serie
185,00 EUR 185,00 EUR 185,00 EUR
Seitenansicht
Verbrennungsluft-Adapter - Anschluss unten Ausmauerung schwarz
Für alle Modelle der C- und F-Serie. Für alle Modelle der P10- und P20-Serie.
C-Serie F-Serie P10-Serie P20-Serie
180,00 EUR 180,00 EUR 440,00 EUR 440,00 EUR
*Der angegebene Aufpreis für die Ausmauerung schwarz bezieht sich auf die im neocube
installierte Ausmauerung (bei Bestellung angeben) – für nachträglich bestellte Ausmaue-
Die neocube P-Serien benötigen keinen Verbrennungsluft-Adapter. rung oder Ausmauerungsbestandteile gelten die Preise der Ersatzteilpreisliste.
14Stran 15

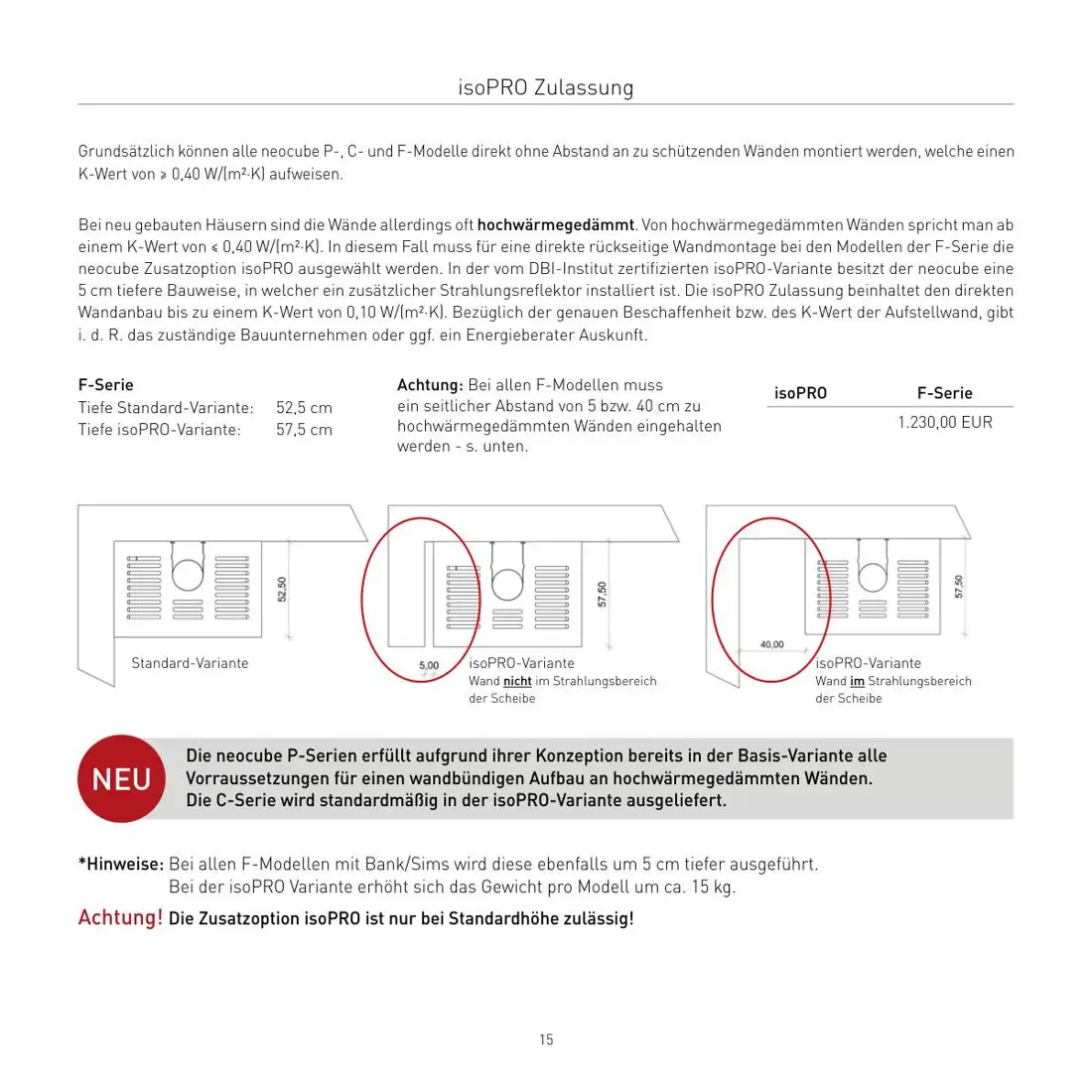

isoPRO Zulassung
Grundsätzlich können alle neocube P-, C- und F-Modelle direkt ohne Abstand an zu schützenden Wänden montiert werden, welche einen
K-Wert von ≥ 0,40 W/(m²·K) aufweisen.
Bei neu gebauten Häusern sind die Wände allerdings oft hochwärmegedämmt. Von hochwärmegedämmten Wänden spricht man ab
einem K-Wert von ≤ 0,40 W/(m²·K). In diesem Fall muss für eine direkte rückseitige Wandmontage bei den Modellen der F-Serie die
neocube Zusatzoption isoPRO ausgewählt werden. In der vom DBI-Institut zertifizierten isoPRO-Variante besitzt der neocube eine
5 cm tiefere Bauweise, in welcher ein zusätzlicher Strahlungsreflektor installiert ist. Die isoPRO Zulassung beinhaltet den direkten
Wandanbau bis zu einem K-Wert von 0,10 W/(m²·K). Bezüglich der genauen Beschaffenheit bzw. des K-Wert der Aufstellwand, gibt
i. d. R. das zuständige Bauunternehmen oder ggf. ein Energieberater Auskunft.
F-Serie Achtung: Bei allen F-Modellen muss isoPRO F-Serie
Tiefe Standard-Variante: 52,5 cm ein seitlicher Abstand von 5 bzw. 40 cm zu
Tiefe isoPRO-Variante: 57,5 cm hochwärmegedämmten Wänden eingehalten 1.230,00 EUR
werden - s. unten.
Standard-Variante isoPRO-Variante isoPRO-Variante
Wand nicht im Strahlungsbereich Wand im Strahlungsbereich
der Scheibe der Scheibe
Die neocube P-Serien erfüllt aufgrund ihrer Konzeption bereits in der Basis-Variante alle
Vorraussetzungen für einen wandbündigen Aufbau an hochwärmegedämmten Wänden. NEU
Die C-Serie wird standardmäßig in der isoPRO-Variante ausgeliefert.
*Hinweise: Bei allen F-Modellen mit Bank/Sims wird diese ebenfalls um 5 cm tiefer ausgeführt.
Bei der isoPRO Variante erhöht sich das Gewicht pro Modell um ca. 15 kg.
Achtung! Die Zusatzoption isoPRO ist nur bei Standardhöhe zulässig!
15Stran 22
Technische Daten & Preise
Leistungsdaten S10 S20 S30 F10 C10 C20 P10 P20 P30
NW-Leistung, kW 5,4 5,4 6,0 5,9 7,8 7,8 7,9 8,5 10,0
Wirkungsgrad, % > 80,0 > 80,0 > 80,0 > 80,0 > 80,0 > 80,0 > 80,0 77,0 > 80,0
Abgasmassenstrom bei NW, g/s 5,8 5,8 5,8 6,1 7,1 7,1 9,0 11,1 10,5
Abgastemp. Abgasstutzen, °C 260 260 282 219 267 267 266 287 225
Feinstaub, mg/m3 32,5 32,5 29,9 18 28 28 29 29 28
NOx, mg/m3 109,4 109,4 104,7 85 83 83 120 121 126
CO2, mg/m3 926,2 926,2 500,1 1000 1182 1182 1190 1150 1250
OGC, mg/m3 59,7 59,7 21,3 53 42 42 66 64 94
Mindestförderdruck bei NW, Pa 12 12 12 12 11 11 12 12 12
Energieeffizienzklasse A+ A+ A+ A+ A+ A+ A A A+
Energieeffizienzindex EEI 109,9 109,9 109,8 112,2 111,0 111,0 105,7 102,7 108,0
Verbrennungsluftbedarf, m3/h 15,7 15,7 15,5 17,7 27,9 27,9 24,7 30,5 33,0
Max. Holzauflagemenge kg/h 1,6 1,6 1,8 1,8 2,2 2,2 2,5 2,9 3,6
Rauchrohr
Durchmesser ø in mm 150 150 150 150 150 150 150/180 150/180 200
Höhe in cm (Abgang hinten) 135,00 135,00 135,00 135,00 135,00 135,00 141,50 141,50 159,00
Verbrennungsluftstutzen (hinten und unten möglich*)
Durchmesser ø in mm 100 100 100 125 125 125 125 125 150
Neue Heiztechnik
Die technischen Daten des P10 und P20 können zu den alten Modellen variieren. !
* Die S-Modelle verfügen über einen Anschlussstutzen nach unten. Von diesem aus kann mittels Verbindungsleitung nach unten oder hinten angeschlossen werden.
Die C- und F-Modelle verfügen über einen Anschlussstutzen nach hinten. Von diesem aus kann mittels Verbindungsleitung nach unten oder hinten angeschlossen werden.
** Die Preise für Zubehör und Materialien für den Anschluss sowie die Montage sind nicht beinhaltet.
22Stran 23

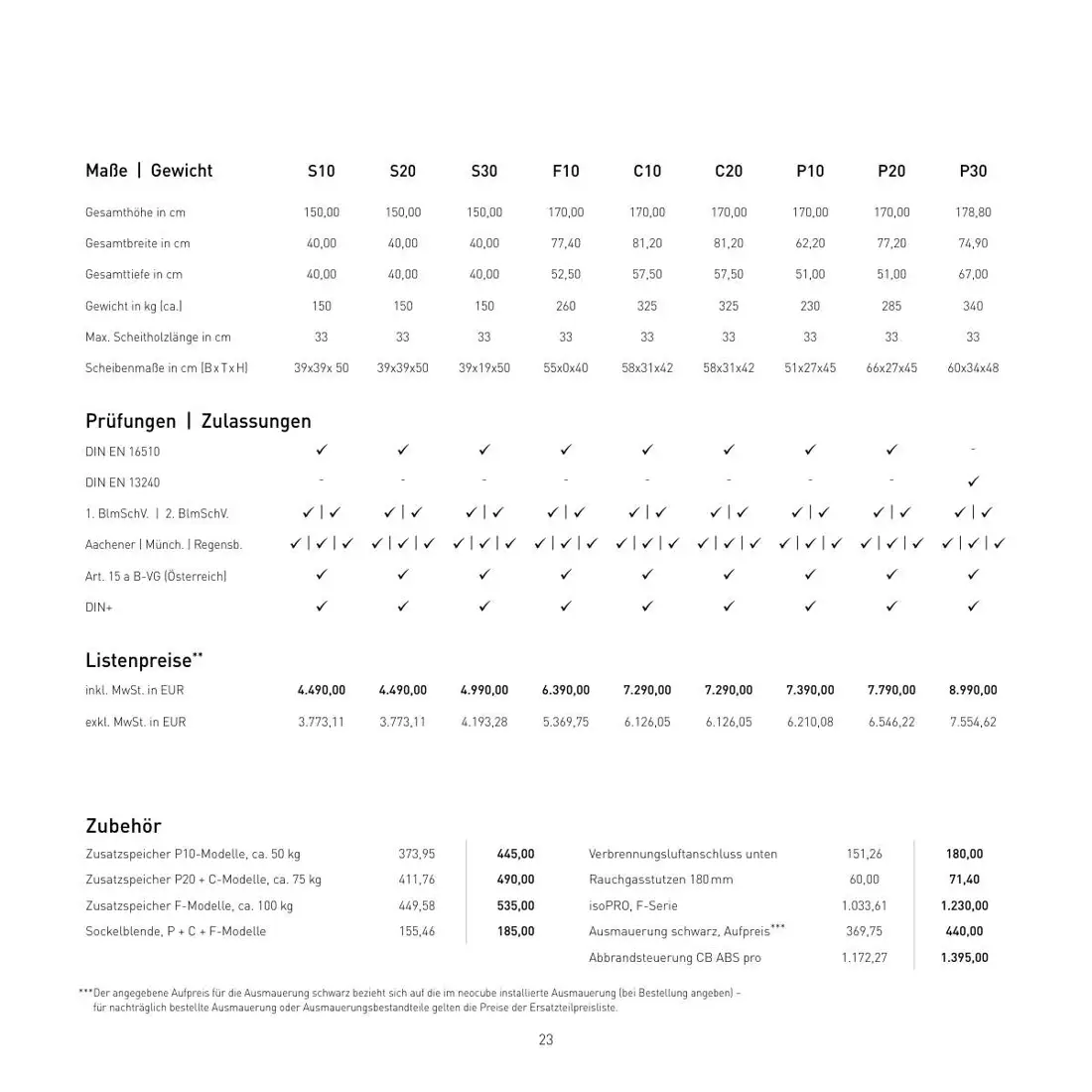

Maße | Gewicht S10 S20 S30 F10 C10 C20 P10 P20 P30
Gesamthöhe in cm 150,00 150,00 150,00 170,00 170,00 170,00 170,00 170,00 178,80
Gesamtbreite in cm 40,00 40,00 40,00 77,40 81,20 81,20 62,20 77,20 74,90
Gesamttiefe in cm 40,00 40,00 40,00 52,50 57,50 57,50 51,00 51,00 67,00
Gewicht in kg (ca.) 150 150 150 260 325 325 230 285 340
Max. Scheitholzlänge in cm 33 33 33 33 33 33 33 33 33
Scheibenmaße in cm (B x T x H) 39x39x 50 39x39x50 39x19x50 55x0x40 58x31x42 58x31x42 51x27x45 66x27x45 60x34x48
Prüfungen | Zulassungen
DIN EN 16510 -
DIN EN 13240 - - - - - - - -
1. BlmSchV. | 2. BlmSchV. | | | | | | | | |
Aachener | Münch. | Regensb. | | | | | | | | | | | | | | | | | |
Art. 15 a B-VG (Österreich)
DIN+
Listenpreise**
inkl. MwSt. in EUR 4.490,00 4.490,00 4.990,00 6.390,00 7.290,00 7.290,00 7.390,00 7.790,00 8.990,00
exkl. MwSt. in EUR 3.773,11 3.773,11 4.193,28 5.369,75 6.126,05 6.126,05 6.210,08 6.546,22 7.554,62
Zubehör
Zusatzspeicher P10-Modelle, ca. 50 kg 373,95 445,00 Verbrennungsluftanschluss unten 151,26 180,00
Zusatzspeicher P20 + C-Modelle, ca. 75 kg 411,76 490,00 Rauchgasstutzen 180 mm 60,00 71,40
Zusatzspeicher F-Modelle, ca. 100 kg 449,58 535,00 isoPRO, F-Serie 1.033,61 1.230,00
Sockelblende, P + C + F-Modelle 155,46 185,00 Ausmauerung schwarz, Aufpreis*** 369,75 440,00
Abbrandsteuerung CB ABS pro 1.172,27 1.395,00
***Der angegebene Aufpreis für die Ausmauerung schwarz bezieht sich auf die im neocube installierte Ausmauerung (bei Bestellung angeben) –
für nachträglich bestellte Ausmauerung oder Ausmauerungsbestandteile gelten die Preise der Ersatzteilpreisliste.
23Stran 24

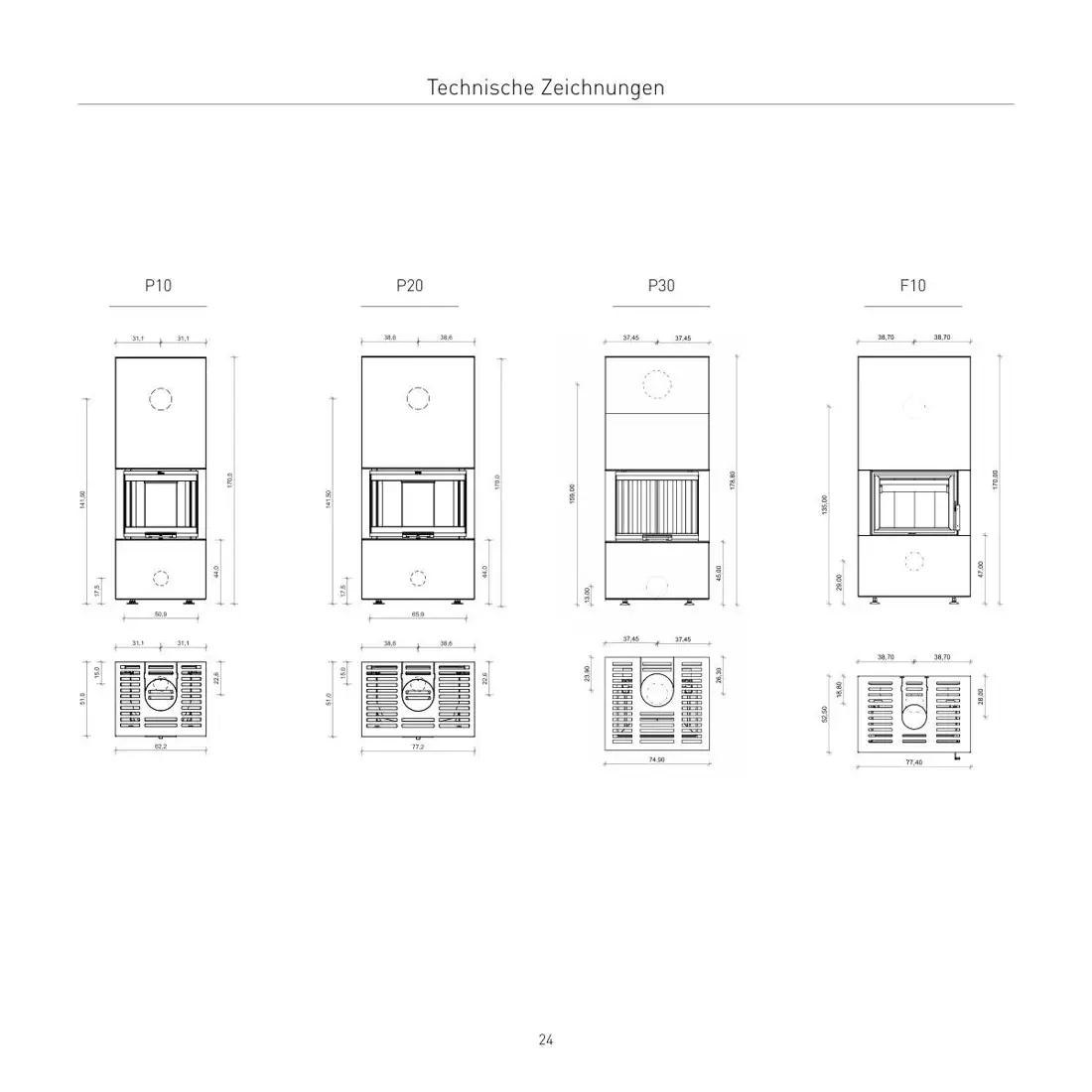

Technische Zeichnungen
P10 P20 P30 F10
159,00
24Stran 25

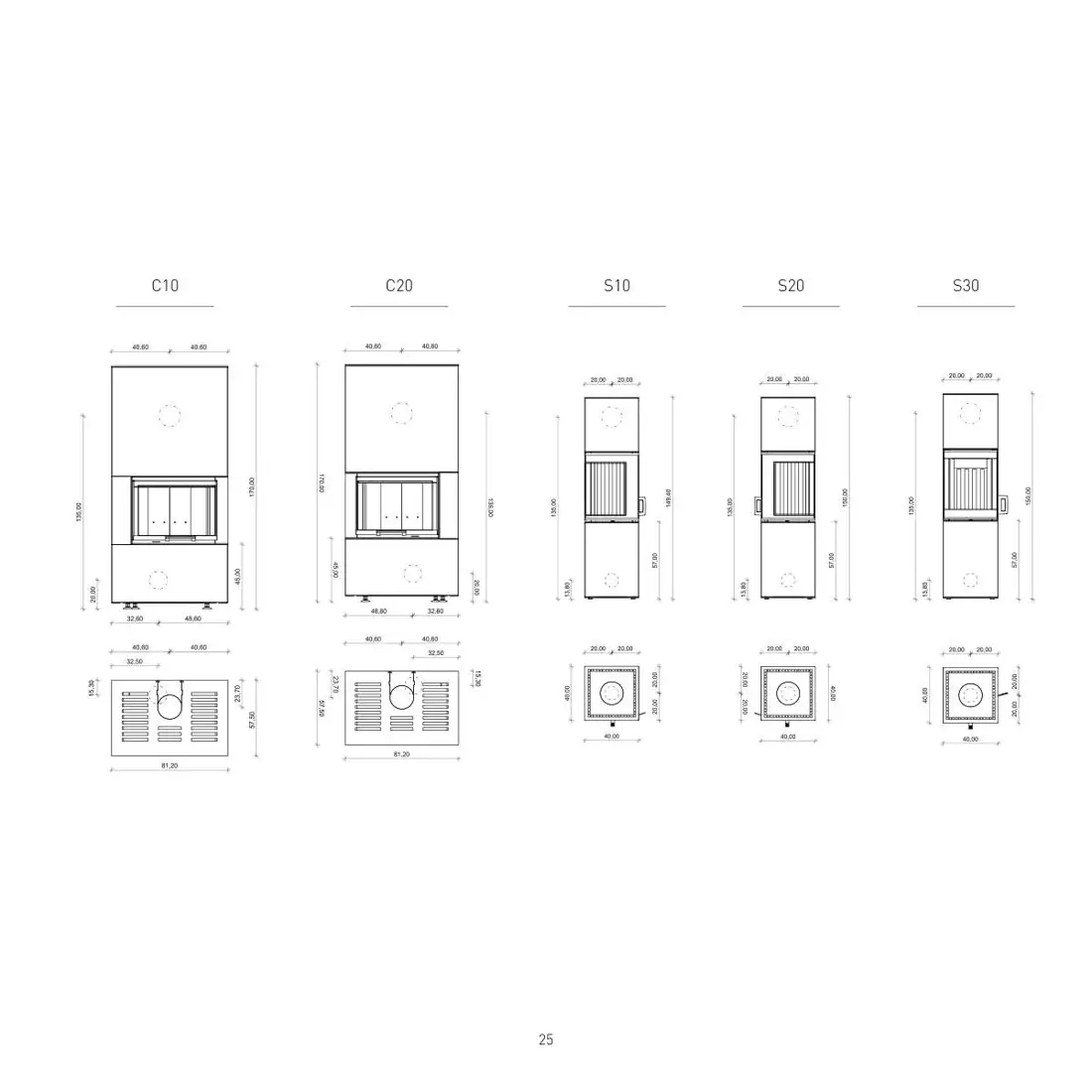

C10 C20 S10 S20 S30
15,30
15,30 23,70 23,70
57,50
57,50
