Stran 40 · odprite za branje ↗Peč s pečico
ATLAS INSERTABLE
Peč z veliko pečico iz nerjavnega jekla, ognjeodporno osnovo in termometrom. Vgradna izvedba z možnostjo razvoda toplega zraka in ventilatorjev.
Prikaz modela oziroma njegove družine iz kataloga. Izbrano oblogo in izvedbo preverite na pripadajočih straneh.
Podatki in možnosti izvedbe
Podrobneje o izdelku.
Spodaj so pripadajoče strani s fotografijami, opisi, tehničnimi podatki in možnostmi izvedbe. Skupne tabele lahko vključujejo več modelov; podatke preverite v stolpcu za ATLAS INSERTABLE.
Stran 40 · odprite za branje ↗
Stran 41 · odprite za branje ↗
Stran 56 · odprite za branje ↗
Stran 57 · odprite za branje ↗Izluščeni opisi in podatki v jeziku kataloga
španščina / angleščina

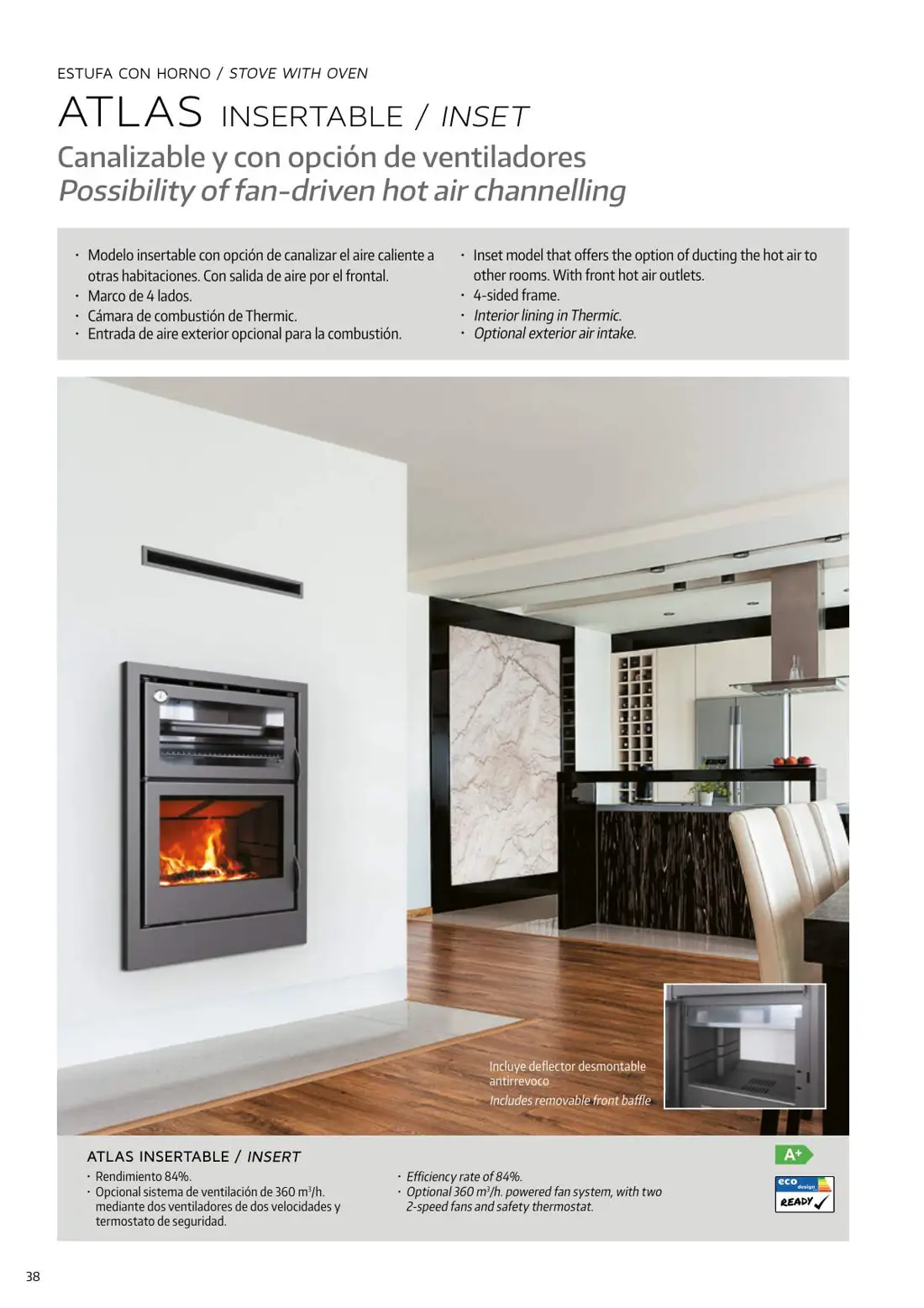

Stran 40
ESTUFA CON HORNO / STOVE WITH OVEN
ATLAS INSERTABLE / INSET
Canalizable y con opción de ventiladores
Possibilityoffan-driven hot airchannelling
• Modelo insertable con opción de canalizar el aire caliente a • Inset model that offers the option of ducting the hot air to
otras habitaciones. Con salida de aire por el frontal. other rooms. With front hot air outlets.
• Marco de 4 lados. • 4-sided frame.
• Cámara de combustión de Thermic. • InteriorlininginThermic.
• Entrada de aire exterior opcional para la combustión. • Optionalexteriorairintake.
Incluye deflector desmontable
antirrevoco
Includesremovablefrontbaffle
ATLAS INSERTABLE / INSERT
• Rendimiento 84%. • Efficiencyrateof84%.
• Opcional sistema de ventilación de 360 m3/h. • Optional360m3/h.poweredfansystem,withtwo
mediante dos ventiladores de dos velocidades y 2-speedfansandsafetythermostat.
termostato de seguridad.

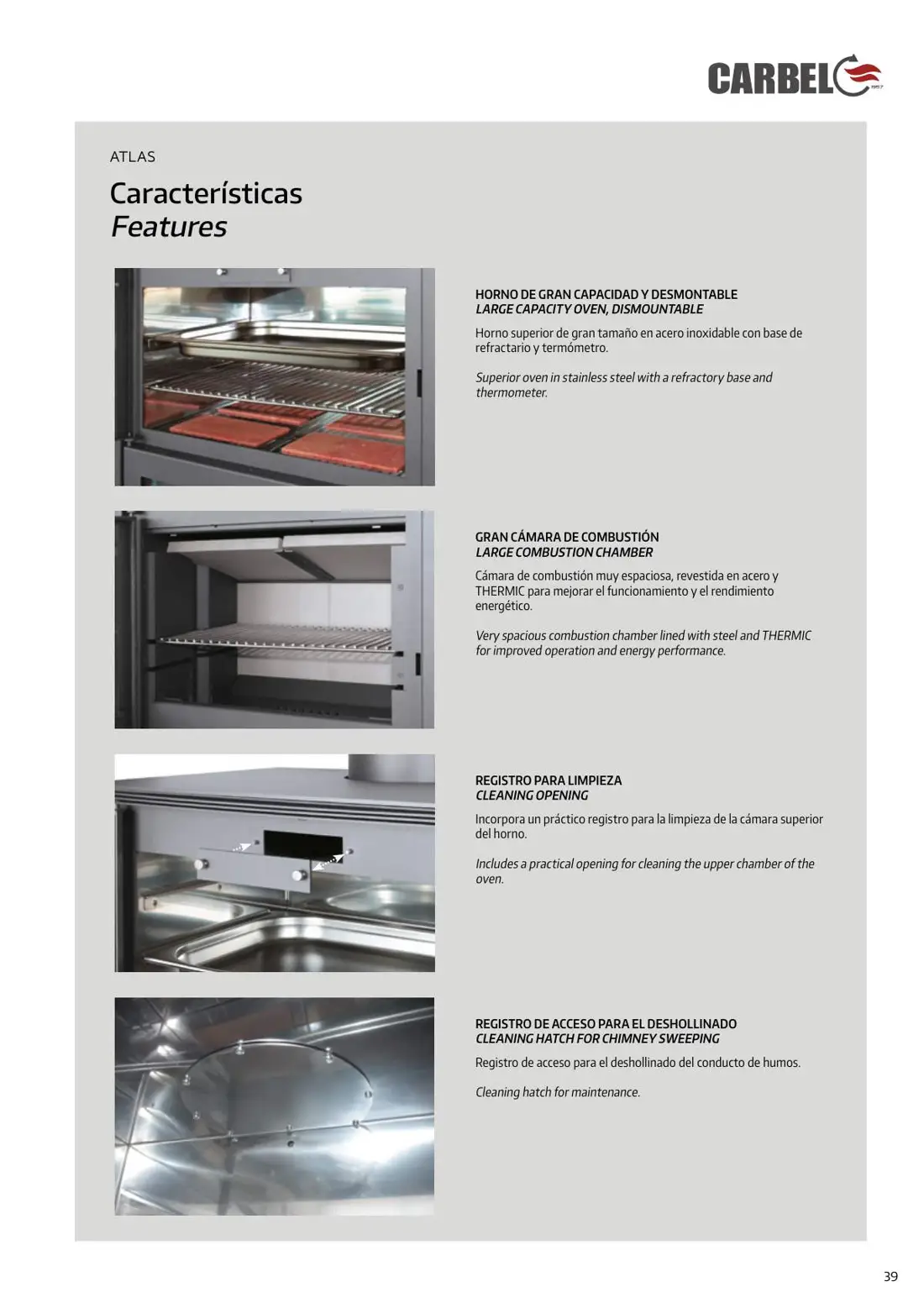

38Stran 41
ATLAS
Características
Features
HORNO DE GRAN CAPACIDAD Y DESMONTABLE
LARGECAPACITYOVEN,DISMOUNTABLE
Horno superior de gran tamaño en acero inoxidable con base de
refractario y termómetro.
Superioroveninstainlesssteelwitharefractorybaseand
thermometer.
GRAN CÁMARA DE COMBUSTIÓN
LARGECOMBUSTIONCHAMBER
Cámara de combustión muy espaciosa, revestida en acero y
THERMIC para mejorar el funcionamiento y el rendimiento
energético.
Very spacious combustion chamber lined with steel and THERMIC
for improved operation and energy performance.
REGISTRO PARA LIMPIEZA
CLEANINGOPENING
Incorpora un práctico registro para la limpieza de la cámara superior
del horno.
Includesapracticalopeningforcleaningtheupperchamberofthe
oven.
REGISTRO DE ACCESO PARA EL DESHOLLINADO
CLEANINGHATCHFORCHIMNEYSWEEPING
Registro de acceso para el deshollinado del conducto de humos.
Cleaning hatch for maintenance.

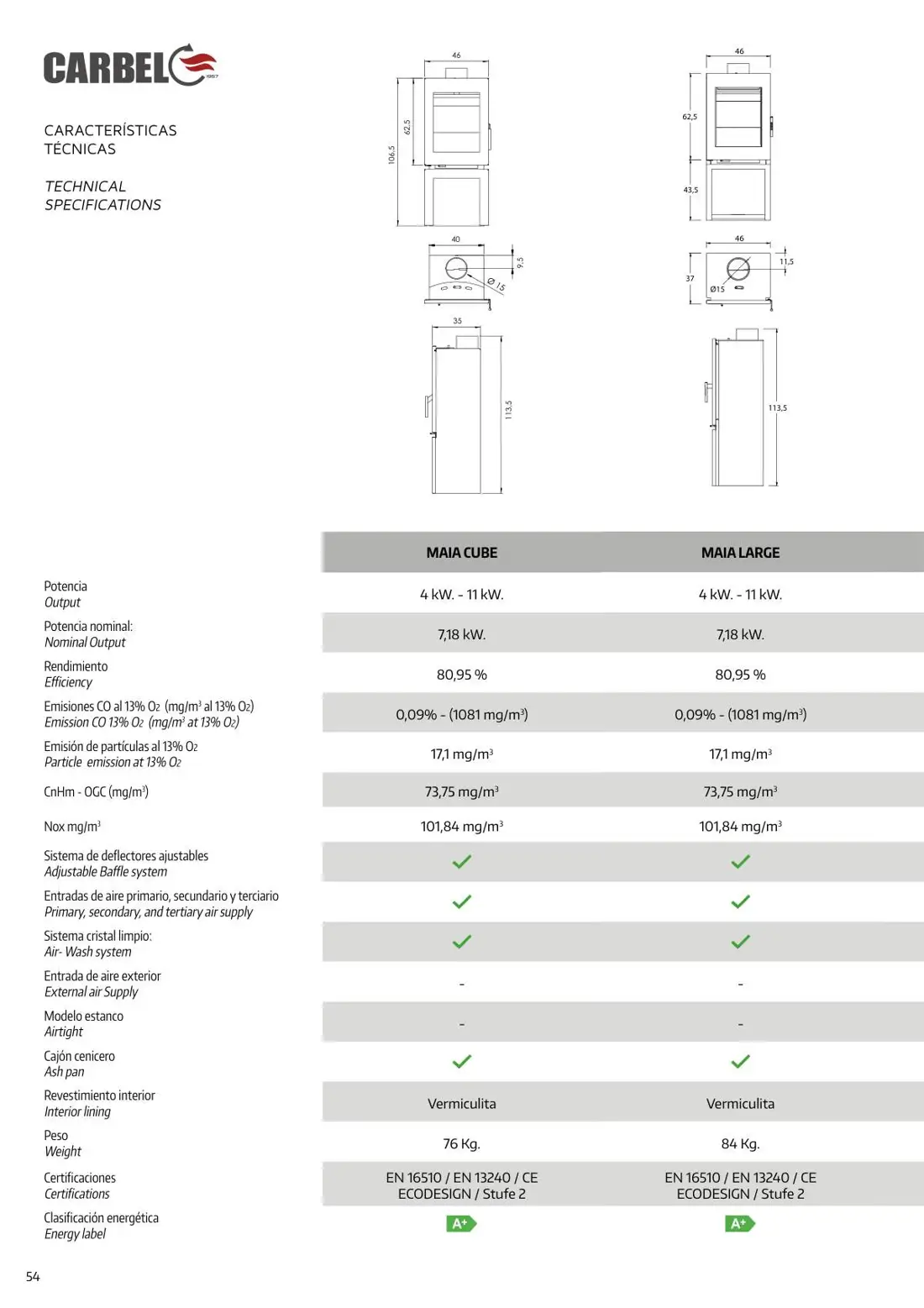

39Stran 56
46 46
62,5
CARACTERÍSTICAS 62,5
TÉCNICAS 106,5
TECHNICAL 43,5
SPECIFICATIONS
40 46
9,5 11,5
Ø 37 15 Ø15
35
113,5 113,5
MAIA CUBE MAIA LARGE
Potencia 4 kW. - 11 kW. 4 kW. - 11 kW. Output
Potencia nominal: 7,18 kW. 7,18 kW. NominalOutput
Rendimiento 80,95 % 80,95 % Efficiency
Emisiones CO al 13% O2 (mg/m3 al 13% O2) 0,09% - (1081 mg/m3) 0,09% - (1081 mg/m3) EmissionCO13%O2 (mg/m3 at13%O2)
Emisión de partículas al 13% O2 17,1 mg/m3 17,1 mg/m3 Particle emissionat13%O2
CnHm - OGC (mg/m3) 73,75 mg/m3 73,75 mg/m3
Nox mg/m3 101,84 mg/m3 101,84 mg/m3
Sistema de deflectores ajustables
AdjustableBafflesystem
Entradas de aire primario, secundario y terciario
Primary,secondary,andtertiaryairsupply
Sistema cristal limpio:
Air-Washsystem
Entrada de aire exterior - - ExternalairSupply
Modelo estanco - - Airtight
Cajón cenicero
Ashpan
Revestimiento interior Vermiculita Vermiculita Interiorlining
Peso 76 Kg. 84 Kg. Weight
Certificaciones EN 16510 / EN 13240 / CE EN 16510 / EN 13240 / CE
Certifications ECODESIGN / Stufe 2 ECODESIGN / Stufe 2
Clasificación energética
Energylabel
54Stran 57
53
72
46
61,5 56,5
66,5 62,5
39 44
53 46 65,5
11,5 11,5 9,5
Ø15 Ø Ø 18 15
40,5 34,5
37
108,5 73,5 106,5
MAIA ROUND MAIA WALL ATENEA
4 kW. - 11 kW. 4 kW. - 11 kW. 5 Kw. - 12 Kw.
7,18 kW. 7,18 kW. 8,6 Kw.
80,95 % 80,95 % 80 %
0,09% - (1081 mg/m3) 0,09% - (1081 mg/m3) 0,11% - (1411 mg/m3)
17,1 mg/m3 17,1 mg/m3 13,70 mg/m3
73,75 mg/m3 73,75 mg/m3 44,39 mg/m3
101,84 mg/m3 101,84 mg/m3 39,17 mg/m3
- - -
- - -
Vermiculita Vermiculita Vermiculita
90 Kg. 76 Kg. 90 Kg.
EN 16510 / EN 13240 / CE EN 16510 / EN 13240 / CE EN 16510 / EN 13240 / CE
ECODESIGN / Stufe 2 ECODESIGN / Stufe 2 ECODESIGN
55Iz istega programa
